Proudový chránič 10kA PF7-80/4/05 typ AC 4-pólový 0.50A 80A EATON 263597

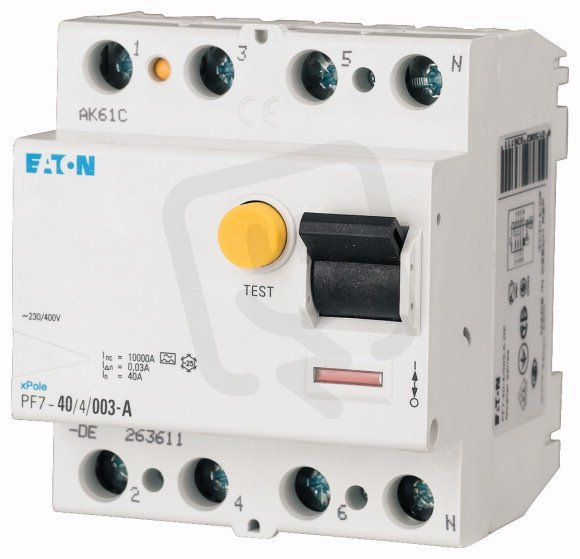

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
4 676,14 Kč
Cena po registraci:
4 175,18 Kč/ks
Po registraci bez DPH:
3 450,56 Kč
Vaše cena s DPH:
4 348,85 Kč/ks
Vaše cena bez DPH:
3 594,09 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRCH0095859
- Kód dodavatele:
- 263597
- EAN:
- 4015082635978
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,43 Kč
Technické parametry
- Barva RAL:
- 7035
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 0,5 A
- Přepěťová proud. kapacita:
- 0,25 kA
- Pro průřez pevného vodiče:
- 1,5-35 mm2
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S blokovacím zařízením:
- ano
- Selektivní ochrana:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- AC
- Vestavěná hloubka:
- 69,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost (Icw):
- 10 kA
- Způsob montáže:
- DIN lišta
Proudový chránič 10kA PF7-80/4/05 typ AC 4-pólový 0.50A 80A EATON 263597
Proudový chránič PF7-80/4/05 (EATON, EAN 4015082635978) je čtyřpólový přístroj s modulární šířkou 4, jmenovitým proudem 80 A a vypínacím poruchovým proudem 0,5 A, typ svodového proudu AC.
Má vypínací zkratovou schopnost 10 kA, jmenovité napětí 400 V, impulzní odolné napětí 4 kV a stupeň krytí IP20, určený pro montáž na DIN lištu s vestavěnou hloubkou 69,5 mm.
Dále nabízí přepěťovou proudovou kapacitu 0,25 kA, možnost doplňkové výbavy, je vybaven blokovacím zařízením a podporuje připojení vodičů 1,5–16 mm² (vícežilové) nebo 1,5–35 mm² (pevné); provozní teplota -25–60 °C, frekvence 50 Hz.
Proč si vybrat tento proudový chránič?
- Pro třífázová zapojení s ochranným nulovým vodičem nabízí 4-pólové provedení.
- Je určen pro obvody s jmenovitým proudem 80 A.
- Citlivost na poruchový (zbytkový) proud je nastavena na 0,5 A, což zajišťuje ochranu proti úrazu a poruchám izolace.
- Vypínací zkratová schopnost při zkratu činí 10 kA, což zohledňuje odolnost při zkratových stavech.
- Má typ svodového proudu AC, tedy pro střídavé svodové proudy.
- Zabírá 4 modulární jednotky v rozváděči, což usnadňuje plánování rozložení zařízení.
Interní název produktu
PF7-80/4/05 Chránič 4p.0.50A,80A
Podrobný popis produktu
PF7-80/4/05-DE
Proudový chránič, 80A, 4p, 500 mA, typ AC
FI-Spínače PF7, 4-pólové, Jmenovitý pracovní proud In: 80 A, Jmenovitá odolnost proti zkratu Icn: 10 kA, Jmenovitý reziduální proud I?N: 0,5 A, Typ AC, citlivý na střídavý proud, podmíněná odolnost proti rázovému proudu 250 A, Spínací přístroje pro bytovou výstavbu a účelové stavby
Proudový chránič, 80A, 4p, 500 mA, typ AC
FI-Spínače PF7, 4-pólové, Jmenovitý pracovní proud In: 80 A, Jmenovitá odolnost proti zkratu Icn: 10 kA, Jmenovitý reziduální proud I?N: 0,5 A, Typ AC, citlivý na střídavý proud, podmíněná odolnost proti rázovému proudu 250 A, Spínací přístroje pro bytovou výstavbu a účelové stavby
