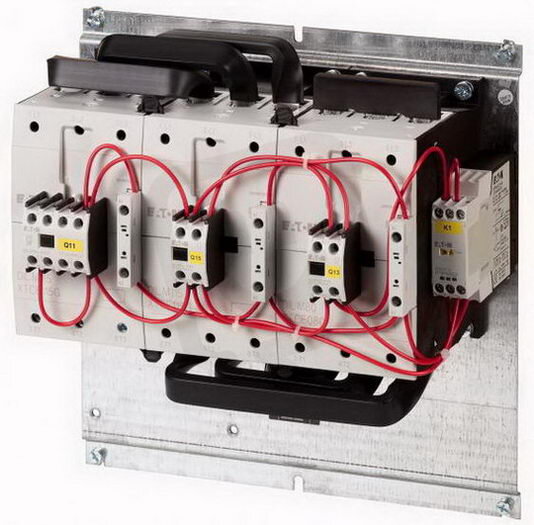

SDAINLM165(110V50HZ,120V60HZ) Stykačová kombinace Y-D 90kW EATON 240032

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
71 837,78 Kč
Cena po registraci:
64 142,52 Kč/ks
Po registraci bez DPH:
53 010,35 Kč
Vaše cena s DPH:
66 810,21 Kč/ks
Vaše cena bez DPH:
55 215,05 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0095561
Kód dodavatele:
240032
EAN:
4015082400323
Standardní balení:
1 ks
Recyklační poplatek:
12,68 Kč

Technické parametry

Hloubka:
183 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
120-120 V
Provozní proud AC-1 400V:
165 A
Provozní proud AC-3 400V:
165 A
Provozní výkon AC-3 400V:
90 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
308 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
314 mm

SDAINLM165(110V50HZ,120V60HZ) Stykačová kombinace Y-D 90kW EATON 240032

Stykačová kombinace Y-D 90 kW EATON 240032 (EAN: 4015082400323) je určena pro provozní proud 165 A při střídavém napětí a má řídící napájení AC 110 V (50 Hz) / AC 120 V (60 Hz).

Zařízení disponuje 9 spínacími kontakty, 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem, hlavní obvod se připojuje šroubově, montáž na lištu není možná, krytí je IP00 a rozměry jsou 308 × 314 × 183 mm (Š × V × H).

Proč si vybrat tuto stykačovou kombinaci?

  • Určena pro ovládání střídavým napětím: AC – řídící napětí 110 V (50 Hz) / 120 V (60 Hz).
  • Pro provoz motorů v přechodovém zapojení zvládne provozní výkon AC‑3 90 kW při 400 V.
  • Provozní proudy jsou dimenzovány na AC‑3 400 V: 165 A (stejně AC‑1 400 V: 165 A).
  • Vhodná pro hvězda‑trojúhelník spínání díky 9 spínacím kontaktům.
  • Není určena pro montáž na DIN lištu: montáž na lištu: ne.
  • Nemá DC ovládání: řídící napětí DC: 0 V.

Interní název produktu

SDAINLM165(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM165(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 3p, 90kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 165 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 45 kW, 380 V 400 V: P= 90 kW, 500 V: P= 110 kW, 660 V 690 V: P= 132 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM95, + DILM150-XHI11, Stykač pro spínání do trojúhelníku Q15: DILM95, + DILM150-XHI31 Typ, Stykač pro spínání do hvězdy Q13: DILM65, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
