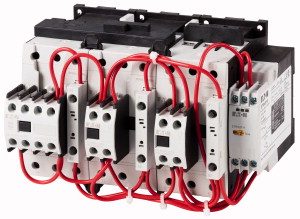

SDAINLM115(230V50HZ,240V60HZ) Stykačová kombinace Y-D 55kW EATON 239963

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
21 908,42 Kč
Cena po registraci:
19 561,61 Kč/ks
Po registraci bez DPH:
16 166,62 Kč
Vaše cena s DPH:
20 375,17 Kč/ks
Vaše cena bez DPH:
16 838,98 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0095559
Kód dodavatele:
239963
EAN:
4015082399634
Standardní balení:
1 ks
Recyklační poplatek:
4,02 Kč

Technické parametry

Hloubka:
147 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
240-240 V
Provozní proud AC-1 400V:
115 A
Provozní proud AC-3 400V:
115 A
Provozní výkon AC-3 400V:
55 kW
Řídící napáj. napětí AC 50Hz:
230-230 V
Řídící napáj. napětí AC 60HZ:
240-240 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
188 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
115 mm

SDAINLM115(230V50HZ,240V60HZ) Stykačová kombinace Y-D 55kW EATON 239963

SDAINLM115 (230V50Hz,240V60Hz) Stykačová kombinace Y‑D 55 kW EATON, EAN: 4015082399634 je určena pro řízení třífázových motorů s provozním proudem 115 A a výkonem 55 kW (AC‑3, 400 V).

Ovládací napětí je AC 230–240 V (50/60 Hz), typ provozního napětí AC, hlavní obvod se připojuje šroubově a stupeň krytí je IP00.

Zařízení má 9 spínacích kontaktů a pomocné kontakty 1 spínací / 1 rozpínací, jeho rozměry jsou 115 × 188 × 147 mm (V × Š × H).

Proč si vybrat tuto stykačovou kombinaci?

  • Je určena pro ovládání střídavým napětím (ovládací napětí: AC).
  • Řídící napájení pro AC 50 Hz je 230 V.
  • Pro provoz má provozní proud 115 A (uvedeno pro AC-3 i AC-1 při 400 V).
  • Provozní výkon v režimu AC-3 při 400 V činí 55 kW, vhodné pro spínání výkonových motorů.
  • Obsahuje 9 spínacích kontaktů pro rozčlenění a řízení více obvodů.
  • Pro instalaci není určena na DIN lištu (montáž na lištu: ne).

Interní název produktu

SDAINLM115(230V50HZ) Stykač Y-D 55kW


Podrobný popis produktu

SDAINLM115(230V50HZ,240V60HZ)

Stykačová kombinace Y-D, 3p, 55kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 115 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 55 kW, 500 V: P= 75 kW, 660 V 690 V: P= 55 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM65, + DILM150-XHI31, Stykač pro spínání do trojúhelníku Q15: DILM65, + DILM150-XHI11 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
