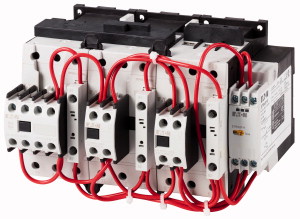

SDAINLM115(110V50HZ,120V60HZ) Stykačová kombinace Y-D 55kW EATON 239960

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
21 908,47 Kč
Cena po registraci:
19 561,66 Kč/ks
Po registraci bez DPH:
16 166,66 Kč
Vaše cena s DPH:
20 375,21 Kč/ks
Vaše cena bez DPH:
16 839,02 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0095558
Kód dodavatele:
239960
EAN:
4015082399603
Standardní balení:
1 ks
Recyklační poplatek:
4,06 Kč

Technické parametry

Hloubka:
147 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
120-120 V
Provozní proud AC-1 400V:
115 A
Provozní proud AC-3 400V:
115 A
Provozní výkon AC-3 400V:
55 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
188 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
115 mm

SDAINLM115(110V50HZ,120V60HZ) Stykačová kombinace Y-D 55kW EATON 239960

SDAINLM115 (110V50Hz,120V60Hz) stykačová kombinace Y‑D pro 55 kW od EATON, EAN 4015082399603, určená pro řízení střídavých motorů.

Ovládací napětí je AC 110 V (50 Hz) a AC 120 V (60 Hz), provozní proud AC‑3 400 V: 115 A (AC‑1: 115 A), disponuje 9 spínacími kontakty a pomocnými kontakty 1 spínací / 1 rozpínací, hlavní obvod se připojuje šroubově a typ napětí je AC (stupeň krytí IP00).

Rozměry jsou výška 115 mm, šířka 188 mm, hloubka 147 mm, není určena pro montáž na lištu a stupeň ochrany podle NEMA je označen jako jiné.

Proč si vybrat tuto stykačovou kombinaci?

  • Ovládání je realizováno pomocí AC napětí.
  • V režimu AC‑3 při 400 V disponuje provozním proudem 115 A.
  • Provozní výkon v režimu AC‑3 při 400 V činí 55 kW.
  • Řídící napájecí napětí pro AC (50 Hz) je 110 V.
  • Obsahuje 9 spínacích kontaktů.
  • Není určena k montáži na lištu.

Interní název produktu

SDAINLM115(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM115(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 3p, 55kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 115 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 30 kW, 380 V 400 V: P= 55 kW, 500 V: P= 75 kW, 660 V 690 V: P= 55 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM65, + DILM150-XHI11, Stykač pro spínání do trojúhelníku Q15: DILM65, + DILM150-XHI31 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
