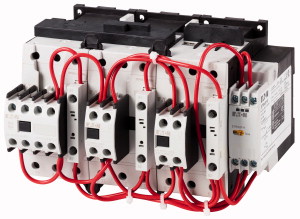

SDAINLM90(110V50HZ,120V60HZ) Stykačová kombinace Y-D 45kW EATON 239922

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
18 714,74 Kč
Cena po registraci:
16 710,10 Kč/ks
Po registraci bez DPH:
13 810,00 Kč
Vaše cena s DPH:
17 405,04 Kč/ks
Vaše cena bez DPH:
14 384,33 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0095556
Kód dodavatele:
239922
EAN:
4015082399221
Standardní balení:
1 ks
Recyklační poplatek:
3,88 Kč

Technické parametry

Hloubka:
147 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
120-120 V
Provozní proud AC-1 400V:
90 A
Provozní proud AC-3 400V:
90 A
Provozní výkon AC-3 400V:
45 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
188 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
115 mm

SDAINLM90(110V50HZ,120V60HZ) Stykačová kombinace Y-D 45kW EATON 239922

SDAINLM90 (EAN: 4015082399221) je stykačová kombinace Y‑D značky EATON určená pro střídavé ovládací napětí (AC) s řídícím napětím 110 V (50 Hz) / 120 V (60 Hz).

Má provozní proudy AC‑1 400 V: 90 A a AC‑3 400 V: 90 A s provozním výkonem AC‑3 400 V: 45 kW, celkem 9 spínacích kontaktů a pomocné kontakty 1 spínací a 1 rozpínací.

Stupeň krytí je IP00, není určena pro montáž na lištu, hlavní obvod se připojuje šroubovým připojením a rozměry jsou 115 × 188 × 147 mm (V × Š × H).

Proč si vybrat tuto stykačovou kombinaci?

  • Je určena pro ovládání střídavým napětím AC.
  • Řídící napájení AC je 110 V (50 Hz) nebo 120 V (60 Hz).
  • Provozní výkon v režimu AC‑3 při 400 V činí 45 kW.
  • Provozní proud při 400 V jak v režimu AC‑1, tak v režimu AC‑3 je 90 A.
  • Obsahuje 9 spínacích kontaktů, což umožňuje komplexní řízení motoru.
  • Není určena pro montáž na lištu (bez lištové montáže); vyžaduje panelovou nebo šroubovou instalaci.

Interní název produktu

SDAINLM90(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM90(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 3p, 45kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 90 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM50, + DILM150-XHI11, Stykač pro spínání do trojúhelníku Q15: DILM50, + DILM150-XHI31 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
