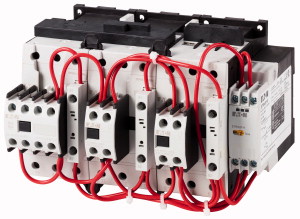

SDAINLM70(230V50HZ,240V60HZ) Stykačová kombinace Y-D 37kW EATON 239895
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0095555
- Kód dodavatele:
- 239895
- EAN:
- 4015082398958
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,89 Kč
Technické parametry
- Hloubka:
- 147 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 240-240 V
- Provozní proud AC-1 400V:
- 70 A
- Provozní proud AC-3 400V:
- 70 A
- Provozní výkon AC-3 400V:
- 37 kW
- Řídící napáj. napětí AC 50Hz:
- 230-230 V
- Řídící napáj. napětí AC 60HZ:
- 240-240 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 188 mm
- Stupeň krytí (IP):
- IP00
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- AC
- Výška:
- 115 mm
SDAINLM70(230V50HZ,240V60HZ) Stykačová kombinace Y-D 37kW EATON 239895
Stykačová kombinace Y‑D SDAINLM70 (230V/50Hz, 240V/60Hz) od EATON, EAN 4015082398958, je určena pro provoz v typu napětí AC s provozním výkonem AC‑3 400V 37 kW a provozním proudem AC‑3 400V 70 A.
Řídící napájení je AC 230 V (50 Hz) / 240 V (60 Hz), disponuje 9 spínacími kontakty a pomocnými kontakty 1 spínacím a 1 rozpínacím, není určena pro montáž na lištu, má stupeň krytí IP00, šroubové připojení hlavního obvodu a rozměry 115×147×188 mm.
Proč si vybrat tuto stykačovou kombinaci?
- Tato stykačová kombinace je typu Y‑D, vhodná pro hvězda‑trojúhelníkové spouštění elektromotorů.
- Má provozní výkon 37 kW (AC‑3, 400 V).
- Provozní proud v režimu AC‑3 při 400 V je 70 A.
- Provozní proud v režimu AC‑1 při 400 V je 70 A.
- Řídicí napájecí napětí pro střídavý proud je 230 V, 50 Hz.
- Obsahuje celkem 9 spínacích kontaktů.
Interní název produktu
SDAINLM70(230V50HZ) Stykač Y-D 37kW
Podrobný popis produktu
Stykačová kombinace Y-D, 3p, 37kW/400V/AC3
Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 70 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 230 V 50 Hz, 240 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM40, + DILM150-XHI31, Stykač pro spínání do trojúhelníku Q15: DILM40, + DILM150-XHI11 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
