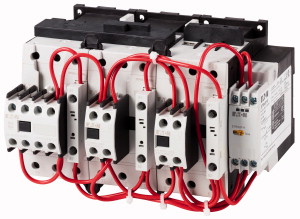

SDAINLM70(110V50HZ,120V60HZ) Stykačová kombinace Y-D 37kW EATON 239892

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
17 189,30 Kč
Cena po registraci:
15 348,09 Kč/ks
Po registraci bez DPH:
12 684,37 Kč
Vaše cena s DPH:
15 986,37 Kč/ks
Vaše cena bez DPH:
13 211,88 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0095554
Kód dodavatele:
239892
EAN:
4015082398927
Standardní balení:
1 ks
Recyklační poplatek:
3,89 Kč

Technické parametry

Hloubka:
147 mm
Montáž na lištu:
ne
Počet pom. přepínacích kontaktů:
0
Počet pom. rozpínacích kontaktů:
1
Počet pom. spínacích kontaktů:
1
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
9
Provozní napětí na DC:
0-0 V
Provozní napětí u AC 60 Hz:
120-120 V
Provozní proud AC-1 400V:
70 A
Provozní proud AC-3 400V:
70 A
Provozní výkon AC-3 400V:
37 kW
Řídící napáj. napětí AC 50Hz:
110-110 V
Řídící napáj. napětí AC 60HZ:
120-120 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
188 mm
Stupeň krytí (IP):
IP00
Stupeň ochrany (NEMA):
jiné
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ napětí (provozní napětí):
AC
Typ ovládacího napětí:
AC
Výška:
115 mm

SDAINLM70(110V50HZ,120V60HZ) Stykačová kombinace Y-D 37kW EATON 239892

SDAINLM70 (EAN: 4015082398927) je stykačová kombinace Y‑D od EATON určená pro spínání střídavého proudu; typ ovládacího napětí je AC.

Má provozní výkon AC‑3 400V 37 kW, provozní proud 70 A (AC‑1 i AC‑3) a 9 spínacích kontaktů spolu s 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem; hlavní obvod je s šroubovým připojením.

Řídící napětí je AC 110 V (50 Hz) / 120 V (60 Hz), stupeň krytí IP00, není určena pro montáž na lištu (montáž na lištu: ne) a rozměry jsou 115×188×147 mm (V׊×H).

Proč si vybrat tuto stykačovou kombinaci?

  • Stykačová kombinace je navržena pro rozběh motorů typu Y‑D a má označení SDAINLM70 (EATON 239892).
  • Je určena pro provozní výkon 37 kW (AC‑3, 400 V), vhodný pro středně výkonné elektromotory.
  • Pro spínání zatížení disponuje provozním proudem 70 A (uvedeno pro AC‑1 i AC‑3 při 400 V).
  • Řídicí napájení je realizováno na sítí 110 V AC (50 Hz).
  • Pro ovládání v DC není určeno (řídící napětí DC: 0 V).
  • Obsahuje 9 spínacích kontaktů, což umožňuje vícenásobné řízení a přepínání okruhů; montáž na lištu není podporována (montáž na lištu: ne).

Interní název produktu

SDAINLM70(110V50HZ,120V60HZ) Stykač Y-D


Podrobný popis produktu

SDAINLM70(110V50HZ,120V60HZ)

Stykačová kombinace Y-D, 3p, 37kW/400V/AC3

Stykačová kombinace Y-D,
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 70 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, Max. doba přepnutí: 20 s
Ovládací napětí: 110 V 50 Hz, 120 V 60 Hz
Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM40, + DILM150-XHI11, Stykač pro spínání do trojúhelníku Q15: DILM40, + DILM150-XHI31 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3
