Chráničové relé Eaton PFR2-1-S/A 16A 1A 235866

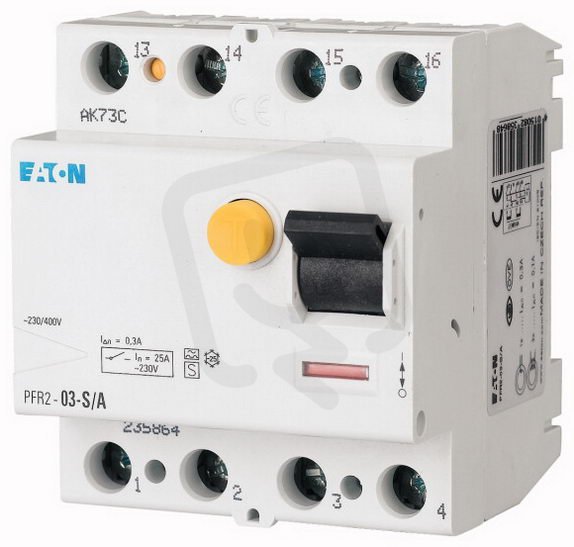

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 619,35 Kč
Cena po registraci:
6 803,04 Kč/ks
Po registraci bez DPH:
5 622,35 Kč
Vaše cena s DPH:
7 086,03 Kč/ks
Vaše cena bez DPH:
5 856,22 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRCH0012433
- Kód dodavatele:
- 235866
- EAN:
- 4015082358662
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,40 Kč
Technické parametry
- Barva RAL:
- 7035
- Frekvence:
- 50 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 25 A
- Krátkodobě zpožděné vypnutí:
- ne
- Modulární šířka:
- 4
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-60 °C
- Počet pólů:
- 4
- Poruchový proud:
- 1 A
- Přepěťová proud. kapacita:
- 5 kA
- Pro průřez pevného vodiče:
- 1,5-35 mm2
- Průřez vícežilového připojení:
- 1,5-16 mm2
- S blokovacím zařízením:
- ne
- Selektivní ochrana:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Typ napětí:
- AC
- Typ svodového proudu:
- A
- Vestavěná hloubka:
- 69,5 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost (Icw):
- 10 kA
- Způsob montáže:
- DIN lišta
Chráničové relé Eaton PFR2-1-S/A 16A 1A 235866
Chráničové relé Eaton PFR2-1-S/A 16A 1A 235866 (EAN: 4015082358662) je 4-pólové modulární zařízení o šířce 4 modulů určené pro montáž na DIN lištu.
Má jmenovitý proud 25 A, poruchový proud 1 A (typ A), jmenovité napětí 400 V (AC), vypínací zkratovou schopnost 10 kA a přepěťovou proudovou kapacitu 5 kA; izolační napětí 440 V, impulzní odolné napětí 4 kV a pracuje na frekvenci 50 Hz.
Stupeň krytí IP20, vestavěná hloubka 69,5 mm, průřez vícežilového připojení 1,5–16 mm2 a pro pevný vodič 1,5–35 mm2, provozní teplota -25–60 °C, se selektivní ochranou a možností doplňkové výbavy.
Proč si vybrat toto chráničové relé?
- Vyrobeno v provedení se 4 póly, takže chrání všechny vodiče v trojfázových obvodech.
- Určeno pro rozvody s jmenovitým proudem 25 A, vhodné pro středně zatížené obvody.
- Citlivost proti svodovému proudu nastavena na 1 A, pro detekci menších poruchových proudů.
- Určeno pro svodový proud typu A, tedy pro střídavé a pulsní složky svodového proudu.
- Disponuje vypínací zkratovou schopností 10 kA, která umožňuje zvládání zkratových událostí.
- Má přepěťovou proudovou kapacitu 5 kA pro odolnost při přepěťových průchodech.
Interní název produktu
PFR2-1-S/A Chránič.relé,selekt,5kA,16A
Podrobný popis produktu
PFR2-1-S/A
Spínač FI, 25A, 0p, 1mA, A char
Speciálně navzájem sladěná relé residuálního proudu a propichovací měniče, jmenovité svodové proudy 0,3 A a 1 A, standardní (-S/A) provedení a provedení odolávající měniči (-U), pomocný spínač s možností dodatečné montáže, teplotní rozsah, vhodný k používání pod širým nebem (rozvod proudu ve stavbě a rozvod venkovního vedení) do -25 °C
Spínač FI, 25A, 0p, 1mA, A char
Speciálně navzájem sladěná relé residuálního proudu a propichovací měniče, jmenovité svodové proudy 0,3 A a 1 A, standardní (-S/A) provedení a provedení odolávající měniči (-U), pomocný spínač s možností dodatečné montáže, teplotní rozsah, vhodný k používání pod širým nebem (rozvod proudu ve stavbě a rozvod venkovního vedení) do -25 °C
