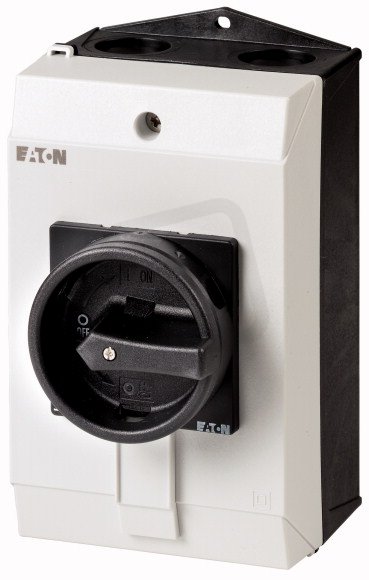

Hlavní vypínač EATON P1-25/I1/SVB-SW 3-pól, 25A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 599,03 Kč
Cena po registraci:
1 427,76 Kč/ks
Po registraci bez DPH:
1 179,97 Kč
Vaše cena s DPH:
1 487,14 Kč/ks
Vaše cena bez DPH:
1 229,04 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0158245
- Kód dodavatele:
- 233988
- EAN:
- 4015082339883
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,45 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 137 mm
Hlavní vypínač EATON P1-25/I1/SVB-SW 3-pól, 25A, v plast.skříňce, IP65
Hlavní vypínač P1-25/I1/SVB-SW (EAN 4015082339883) je 3‑pólový přístroj s trvalým proudem 25 A a jmenovitým provozním napětím do 690 V, s krytím IP65.
Dodáván jako kompletní zařízení v plastové skříňce, má šroubové připojení hlavního obvodu a rozměry 80 × 137 × 115 mm; je blokovatelné, ve verzi jako hlavní vypínač a obsahuje přepínač údržby, montáž je možná na podlahu.
Provozní a spínací výkony jsou AC‑3 400 V: 7,5 kW a AC‑23 400 V: 13 kW, s krátkodobou proudovou výdrží 0,64 kA.
Proč si vybrat tento hlavní vypínač?
- Pro trojfázové odpojení má 3 póly, které zajišťují současné přerušení všech fází.
- Je dimenzován pro trvalý proud 25 A, vhodný pro obvody s tímto zatížením.
- Je proveden jako hlavní vypínač, vhodný tam, kde je potřeba hlavní odpojení napájení.
- Podporuje provozní napětí až 690 V AC, což umožňuje nasazení v sítích s vyšším napětím.
- není určený pro instalaci do rozvaděče, proto je třeba zvolit vhodný způsob montáže mimo rozvaděč.
- Nemá pomocné kontakty: 0 rozpínacích a 0 spínacích, takže nepodporuje přímou signalizaci nebo dálkové ovládání.
Interní název produktu
P1-25/I1/SVB-SW Hlavní vypínač,25A
Podrobný popis produktu
P1-25/I1/SVB-SW
Hlavní vypínač, P1, 25 A, Povrchová montáž, 3-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P1, 25 A, Povrchová montáž, 3-pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
