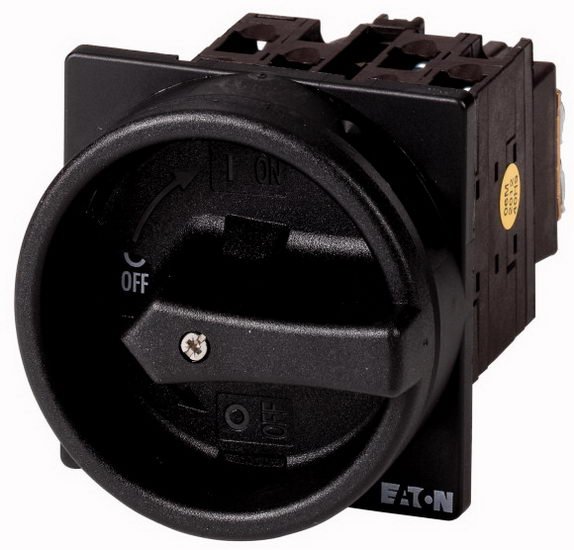

Hlavní vypínač EATON T0-3-8901/EA/SVB-SW 3+N-pól+1z1v, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 898,64 Kč
Cena po registraci:
1 695,23 Kč/ks
Po registraci bez DPH:
1 401,02 Kč
Vaše cena s DPH:
1 765,74 Kč/ks
Vaše cena bez DPH:
1 459,29 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0158163
- Kód dodavatele:
- 231933
- EAN:
- 4015082319335
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,19 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 120 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ano
- Výška:
- 74 mm
Hlavní vypínač EATON T0-3-8901/EA/SVB-SW 3+N-pól+1z1v, 20A
Hlavní vypínač T0-3-8901/EA/SVB-SW (EAN 4015082319335) je 4pólový přístroj určený jako verze jako hlavní vypínač s pomocnými kontakty (1 spínací, 1 rozpínací).
Nabízí trvalý proud 20 A, jmenovité/provozní napětí 690 V, provozní výkon při 400 V 5,5 kW a šroubové připojení hlavního obvodu; krátkodobá proudová výdrž 0,32 kA.
Stupeň krytí IP65 (stupeň ochrany NEMA 12), je blokovatelný, disponuje přepínačem údržby, černým ovládacím prvkem a rozměry 65 × 74 × 120 mm pro přední střední montáž.
Proč si vybrat tento hlavní vypínač?
- Má konstrukci 3+N, tedy 4 póly, vhodnou pro třífázové obvody s nulovým vodičem.
- Je vybaven pomocnými kontakty — 1 spínací a 1 rozpínací kontakt pro doplňkové ovládání.
- Jmenovitý trvalý proud (Iu) činí 20 A, což určuje jeho zatížitelnost při běžném provozu.
- Maximální i jmenovité provozní napětí činí 690 V AC, vhodné pro aplikace s vyšším napětím.
- Dodává se ve verzi jako hlavní vypínač, tedy je určeno pro hlavní odpojení napájení.
- Pro instalaci do rozvaděče je nevhodný, není určen k vestavbě do rozvaděčových skříní.
Interní název produktu
T0-3-8901/EA/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-3-8901/EA/SVB-SW
Hlavní spínač, 3p+N+1S+1R, Ie=12A, rukojeť černá, 0-1, 90°, montáž
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní spínač, 3p+N+1S+1R, Ie=12A, rukojeť černá, 0-1, 90°, montáž
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
