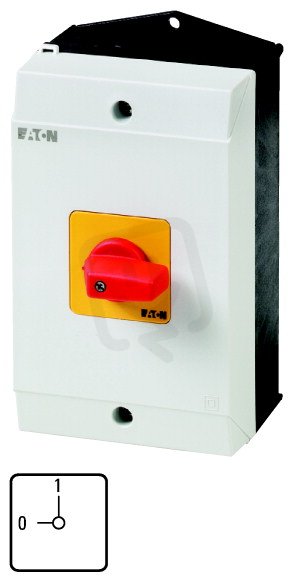

Vypínač EATON P1-25/I2H-RT/N zap/vyp, 3+N-pól, 25A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 969,73 Kč
Cena po registraci:
1 758,77 Kč/ks
Po registraci bez DPH:
1 453,53 Kč
Vaše cena s DPH:
1 831,90 Kč/ks
Vaše cena bez DPH:
1 513,97 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157987
- Kód dodavatele:
- 227865
- EAN:
- 4015082278656
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,58 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 107 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 100 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 180 mm
Vypínač EATON P1-25/I2H-RT/N zap/vyp, 3+N-pól, 25A
P1-25/I2H-RT/N (EAN 4015082278656) je kompletní vypínač v krytu pro 690 V se 3+N (4 póly) a trvalým proudem 25 A.
Má stupeň krytí IP65, integrované nouzové zastavení ano, možnost montáže na podlahu ano, červenou krátkou otočnou rukojeť a šroubové připojení hlavního obvodu.
Provozní výkon při AC-3 400 V je 7,5 kW, spínací výkon při 400 V 13 kW a krátkodobá proudová výdrž 0,64 kA; zařízení není vhodné pro instalaci do rozvaděče a není blokovatelné.
Proč si vybrat tento vypínač?
- Má 4 póly (3 fázové a nulový vodič N), takže lze odpojit všechny vodiče v trojfázovém obvodu.
- Trvalý proud (Iu) je 25 A, vhodný pro obvody s tímto zatížením.
- Jmenovité i maximální provozní napětí jsou 690 V AC, což odpovídá aplikacím až do tohoto napěťového rozsahu.
- Není určen pro instalaci do rozvaděče (ne).
- Nemá pomocné rozpínací ani spínací kontakty; počet pomocných kontaktů je 0.
- Verze jako hlavní vypínač: ne.
Interní název produktu
P1-25/I2H-RT/N Vypínač zap/vyp 25A
Podrobný popis produktu
P1-25/I2H-RT/N
On-Off switchSurface mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem, poznámka: Provedení s vylamovacími otvory
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
On-Off switchSurface mounting
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, s červenou pákou a žlutým čelním štítkem, poznámka: Provedení s vylamovacími otvory
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
