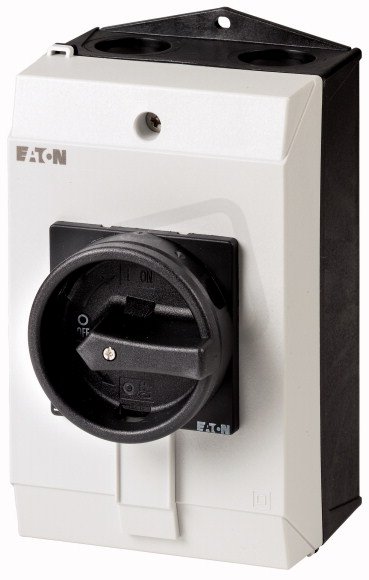

Hlavní vypínač P1-25/I2H/SVB-SW/HI11 3-pól+1z1v, 25A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 406,69 Kč
Cena po registraci:
2 148,91 Kč/ks
Po registraci bez DPH:
1 775,96 Kč
Vaše cena s DPH:
2 238,28 Kč/ks
Vaše cena bez DPH:
1 849,82 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157984
- Kód dodavatele:
- 227862
- EAN:
- 4015082278625
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,66 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 100 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 180 mm
Hlavní vypínač P1-25/I2H/SVB-SW/HI11 3-pól+1z1v, 25A, v plast.skříňce, IP65
P1-25/I2H/SVB-SW/HI11 je 3pólový hlavní vypínač v plastové skříňce (kompletní v krytu) s krytím IP65 a stupněm ochrany NEMA 12, určený jako verze hlavního vypínače a blokovatelný.
Má trvalý proud 25 A, 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt, provozní napětí 690 V a šroubové připojení hlavního obvodu.
Rozměry 100 × 180 × 115 mm, montáž na podlahu, provozní výkon AC‑3 (400 V) 7,5 kW, spínací výkon při 400 V 13 kW a EAN 4015082278625.
Proč si vybrat tento hlavní vypínač?
- Jedná se o třípólové provedení (3 póly), vhodné pro řízení třífázových obvodů.
- Obsahuje pomocné kontakty: 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt.
- Má trvalý proud 25 A, což určuje jeho zatížitelnost při běžném provozu.
- Není určen pro instalaci do rozvaděče, proto je vhodný pro montáž v plastové skříňce nebo pro externí instalaci.
- Je dodáván ve verzi hlavního vypínače, tedy jako samostatné hlavní ovládací zařízení.
- Maximální provozní napětí činí 690 V AC, odpovídající jmenovitému napětí zařízení.
Interní název produktu
P1-25/I2H/SVB-SW/HI11 Hlavní vypínač,25A
Podrobný popis produktu
P1-25/I2H/SVB-SW/HI11
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: Provedení s vylamovacími otvory
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switch mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: Provedení s vylamovacími otvory
Informace k rozsahu dodávky: Pomocný kontakt nebo neutrální vodič lze namontovat dodatečně., 3-pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
