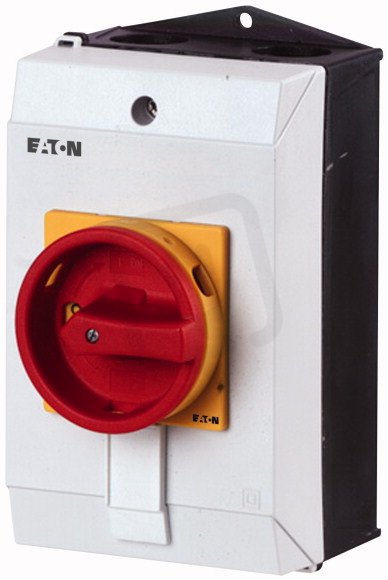

Hlavní vypínač EATON P1-25/I2H/SVB/N 3+N-pól, 25A, v plast.skříňce, IP65
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 215,51 Kč
Cena po registraci:
1 978,23 Kč/ks
Po registraci bez DPH:
1 634,90 Kč
Vaše cena s DPH:
2 060,48 Kč/ks
Vaše cena bez DPH:
1 702,88 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157982
- Kód dodavatele:
- 227860
- EAN:
- 4015082278601
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,73 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 115 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,64 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-23,400V:
- 13 kW
- Šířka:
- 100 mm
- Spínací výkon při 400V:
- 13 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 25 A
- Trvalý proud při AC-21,400V:
- 25 A
- Trvalý proud při AC-23,400V:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 180 mm
Hlavní vypínač EATON P1-25/I2H/SVB/N 3+N-pól, 25A, v plast.skříňce, IP65
Hlavní vypínač P1-25/I2H/SVB/N (EAN: 4015082278601) je kompletní přístroj v plastové skříňce se stupněm krytí IP65, 4 póly (3+N) a je určen pro trvalý proud 25 A při jmenovitém napětí 690 V.
Má šroubové připojení hlavního obvodu, je blokovatelné, disponuje přepínačem údržby a nouzovým zastavením, nabízí provozní výkon AC-3 7,5 kW a spínací výkon 13 kW a je vhodné pro montáž na podlahu; ovládací prvek je červený.
Proč si vybrat tento hlavní vypínač?
- Zařízení má 4 póly (3+N), což umožňuje spolehlivé oddělení třífázového obvodu s vodičem PEN/N.
- Umožňuje trvalý proud 25 A, vhodný pro běžné průmyslové a rozvodné aplikace s tímto zatížením.
- Je dodáván v plastové skříňce s krytím IP65, takže je chráněn proti prachu a tryskající vodě.
- Pro montáž do rozvaděče není určen — ne.
- Nebyly u něj osazeny pomocné spínací ani rozpínací kontakty (0), pro jednoduché přepínání bez doplňkových funkcí.
- Je proveden jako hlavní vypínač a podporuje maximální provozní napětí až 690 V AC (jmenovité napětí 690 V).
Interní název produktu
P1-25/I2H/SVB/N Hlavní vypínač,25A
Podrobný popis produktu
P1-25/I2H/SVB/N
Hlavní vypínač, P1, 25 A, Povrchová montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: Provedení s vylamovacími otvory
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, P1, 25 A, Povrchová montáž, 3-pólové + N, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, Uzamykatelný
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby
Označení typu: P1, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, poznámka: Provedení s vylamovacími otvory
Informace k rozsahu dodávky: Pomocný kontakt lze namontovat dodatečně., 3-pólové + N, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: IP 65
Provedení: Povrchová montáž
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Jmenovitý trvalý proud: Iu = 25 A
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
