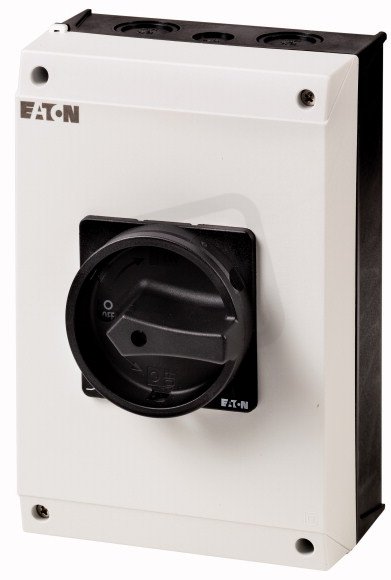

Hlavní vypínač EATON T5B-4-15164/I4/SVB-SW 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 418,90 Kč
Cena po registraci:
6 624,27 Kč/ks
Po registraci bez DPH:
5 474,60 Kč
Vaše cena s DPH:
6 899,75 Kč/ks
Vaše cena bez DPH:
5 702,27 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157912
- Kód dodavatele:
- 225386
- EAN:
- 4015082253868
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
Hlavní vypínač EATON T5B-4-15164/I4/SVB-SW 63A
Hlavní vypínač T5B-4-15164/I4/SVB-SW (EATON, EAN: 4015082253868) s 6 póly, trvalým proudem 63 A a jmenovitým provozním napětím 690 V poskytuje spínací výkon až 30 kW (AC-23, 400 V) (pro AC‑3 400 V 22 kW).
Je dodáván jako kompletní v krytu s krytím IP65 a stupněm ochrany NEMA 12, rozměry 160 × 197 × 240 mm (šířka × výška × hloubka) a šroubovým připojením hlavního obvodu.
Vybavení zahrnuje přepínač údržby, je blokovatelný, vhodný pro montáž na podlahu a obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt.
Proč si vybrat tento hlavní vypínač?
- Tento přístroj je určen pro bezpečné rozpojení obvodů a má trvalý proud 63 A.
- Má 6 pólů pro komplexní rozpojení víceobvodových zapojení.
- Je dimenzován pro maximální provozní napětí 690 V AC.
- Dodává se ve verzi jako hlavní vypínač, vhodné tam, kde je vyžadováno hlavní odpojení.
- Z konstrukčního hlediska není vhodný pro instalaci do rozvaděče.
- Je vybaven 1 pomocným spínacím a 1 pomocným rozpínacím kontaktem pro signalizaci a blokování.
Interní název produktu
T5B-4-15164/I4/SVB-SW Hlavní vypínač,63A
Podrobný popis produktu
T5B-4-15164/I4/SVB-SW
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
