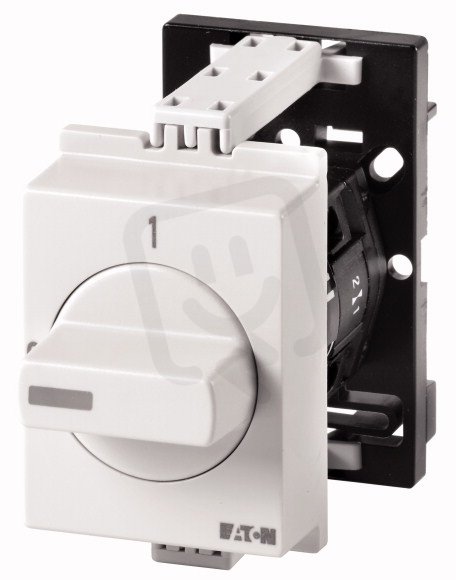

TM-2-8230/IVS Stupňový přepínač bez nulové polohy 1-pól 10A EATON 225344
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157904
- Kód dodavatele:
- 225344
- EAN:
- 4015082253448
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,08 Kč
Technické parametry
- Kompletní přístroj v krytu:
- ne
- Max. provozní napětí Ue AC:
- 500 V
- Modulární šířka:
- 4
- Počet pólů:
- 1
- Počet spínacích poloh:
- 3
- S nulovou polohou:
- ne
- Se zatažením v poloze 0:
- ne
- Stupeň krytí (IP),:
- IP30
- Stupeň ochrany (NEMA) přední strana:
- 2
- Trvalý proud Iu:
- 10 A
- Typ ovládacího prvku:
- páčka
- Typ přístroje:
- vestavné
- Typ spínače:
- stupňový přepínač
- Velikost předního štítku:
- 30x30 mm
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž:
- ne
TM-2-8230/IVS Stupňový přepínač bez nulové polohy 1-pól 10A EATON 225344
Stupňový přepínač TM-2-8230/IVS (EAN 4015082253448) je 1-pólový vestavný typ pro max. 500 V AC s trvalým proudem 10 A, vybavený 3 spínacími polohami a ovládací páčkou, bez nulové polohy.
Přední štítek má rozměr 30×30 mm, modulární šířka je 4, stupeň krytí IP30 (NEMA 2) a přístroj je vhodný pro instalaci do rozvaděče i montáž na podlahu; není určen pro přední ani mezimontáž a není dodáván jako kompletní přístroj v krytu.
Proč si vybrat tento stupňový přepínač?
- Jedná se o stupňový přepínač, určený pro přepínání mezi pevně stanovenými polohami.
- Je jednopólový (1 pól), tedy určen pro ovládání jednoho obvodu.
- Trvalý proud je 10 A, vhodný pro běžné zátěže ve spínaném obvodu.
- Je navržen bez nulové polohy, takže postrádá vyhrazenou střední polohu.
- Má vestavné provedení, určené pro instalaci do předního panelu.
- Stupeň krytí je IP30, poskytující základní ochranu proti dotyku a vniknutí větších pevných částic.
Interní název produktu
TM-2-8230/IVS Stupň.přepínač bez 0polohy
Podrobný popis produktu
Krokové přepínače, TM, 10 A, Zadní montáž do rozváděče, 2 Modul(y), Kontakty: 3, 60 °, s aretací, bez polohou 0, 1-3, číslo návrhu 8230
Krokový spínač, Produktová řada: Ovládací spínače, Normy: IEC/EN 60947, VDE 0660, CSA, UL, Ovládací spínač podle IEC/EN 60947-5-1, Pomocný spínač podle IEC/EN 60947-5-1, Označení skupiny dílů: TM, s černou t-rukojetí a čelním plechem, Kontakty: 3, Počet kroky: 3 kroky, 60°
Stupeň krytí: Přední IP30
Provedení: montáž na servisní rozvaděč, Úhel spínání: 60°, Výkon přepínání: s aretací, Bez polohy 0 (vypnuto), 2 kontaktní jednotka(y), Jmenovitý nepřerušovaný proud: Iu= 10 A, čelní štítek: 1-3
