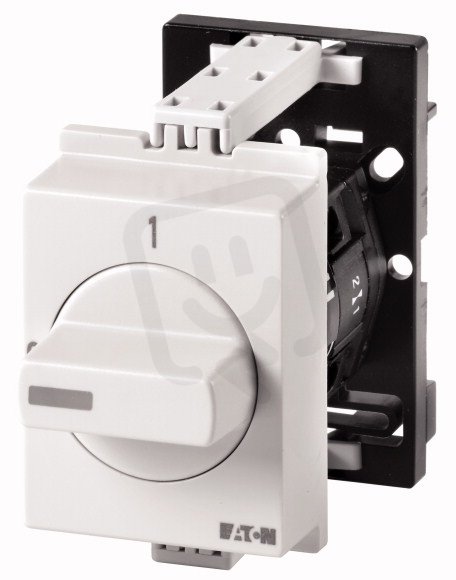

Vypínač EATON TM-1-8290/IVS zapnuto-vypnuto, 1-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 083,47 Kč
Cena po registraci:
967,40 Kč/ks
Po registraci bez DPH:
799,50 Kč
Vaše cena s DPH:
1 007,63 Kč/ks
Vaše cena bez DPH:
832,75 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157896
- Kód dodavatele:
- 225334
- EAN:
- 4015082253349
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,06 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 65 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 35,5 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP30
- Stupeň ochrany (NEMA):
- jiné
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Trvalý proud při AC-23,400V:
- 6,6 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ano
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 60 mm
Vypínač EATON TM-1-8290/IVS zapnuto-vypnuto, 1-pól, 10A
Vypínač zapnuto‑vypnuto 1‑pól TM-1-8290/IVS (EATON 225334, EAN 4015082253349) s trvalým proudem 10 A a počtem pólů 1.
Je vhodný pro instalaci do rozvaděče a pro montáž na podlahu, má šroubové připojení hlavního obvodu, stupeň krytí IP30 a jmenovité provozní napětí 690 V (max. provozní napětí AC 500 V), rozměry 60 × 35,5 × 65 mm (V × Š × H).
Provozní parametry zahrnují provozní výkon při AC‑23 400 V 3 kW a trvalý proud při AC‑23 400 V 6,6 A, ovládací prvek je krátká otočná rukojeť v barvě černá; není určen jako hlavní vypínač a není blokovatelný.
Proč si vybrat tento vypínač?
- Má 1 pól, takže je určen pro ovládání jednofázových obvodů.
- Je navržen pro trvalý proud 10 A, což odpovídá běžným proudovým zatížením.
- Je vhodný pro instalaci do rozvaděče, snadno se tedy integruje do rozvodných skříní.
- Umožňuje maximální provozní napětí 500 V AC (Ue).
- Má jmenovité provozní napětí 690 V, kompatibilní s průmyslovými systémy.
- Nejedná se o verzi určenou jako hlavní vypínač, proto je vhodný pro běžné spínací úlohy.
Interní název produktu
TM-1-8290/IVS Vypínač zapnuto-vypnuto
Podrobný popis produktu
TM-1-8290/IVS
Vypínač zapnuto-vypnuto, 1p, Iu=10A, Čš 0-1, 90°, IP30, REG
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 1
Stupeň krytí: Vpředu IP30
Provedení: Zadní montáž do rozváděče, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
Vypínač zapnuto-vypnuto, 1p, Iu=10A, Čš 0-1, 90°, IP30, REG
Vypínač zapnuto-vypnuto,
Sortiment: Ovládací spínače
Označení typu: TM, s černou pákou a čelním štítkem, Kontakty: 1
Stupeň krytí: Vpředu IP30
Provedení: Zadní montáž do rozváděče, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, s polohou 0, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
