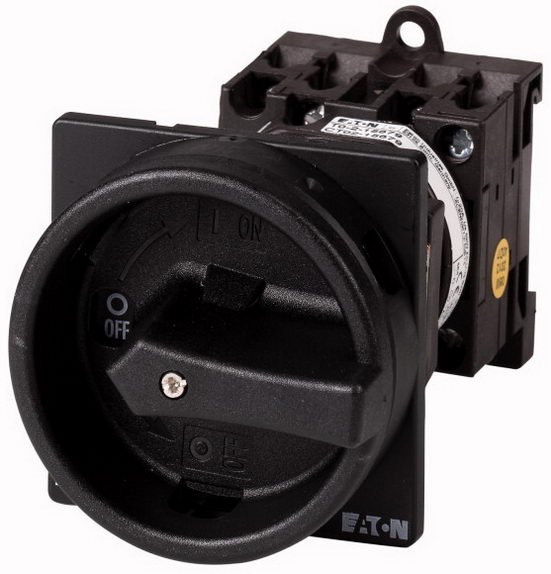

Hlavní vypínač EATON T0-1-102/V/SVB-SW 2-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 498,77 Kč
Cena po registraci:
1 338,21 Kč/ks
Po registraci bez DPH:
1 105,96 Kč
Vaše cena s DPH:
1 393,87 Kč/ks
Vaše cena bez DPH:
1 151,96 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0151922
- Kód dodavatele:
- 022330
- EAN:
- 4015080223306
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,21 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 118 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 2
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 65 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ano
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 74 mm
Hlavní vypínač EATON T0-1-102/V/SVB-SW 2-pól, 20A
Hlavní vypínač T0-1-102/V/SVB-SW (EATON 022330, EAN 4015080223306) je 2‑pólový spínač s trvalým proudem 20 A a jmenovitým provozním napětím 690 V.
Má stupeň krytí IP65, šroubové připojení hlavního obvodu, je blokovatelný a disponuje přepínačem údržby, s provozním výkonem při AC-3 400 V 5,5 kW.
Rozměry 65 × 74 × 118 mm a konstrukce umožňují mezimontáž i montáž na podlahu, přičemž další provozní parametry zahrnují AC-21 400V 20 A a krátkodobou proudovou výdrž 0,32 kA.
Proč si vybrat tento hlavní vypínač?
- Má 2 póly, takže umožňuje spínání a přerušení obvodu na dvou vodičích současně.
- Zvládá trvalý proud 20 A, vhodný pro běžné aplikace s tímto zatížením.
- Je proveden jako hlavní vypínač, což z něj činí vhodné řešení pro odpojení napájení.
- Umožňuje provoz při maximálním střídavém napětí 690 V AC (jmenovité napětí 690 V).
- Není určený pro instalaci do rozvaděče, proto je potřeba zvážit vhodný způsob montáže.
- Nemá pomocné kontakty; počet pomocných rozpínacích i spínacích kontaktů je 0.
Interní název produktu
T0-1-102/V/SVB-SW Hlavní vypínač,20A
Podrobný popis produktu
T0-1-102/V/SVB-SW
Hlavní vypínač, T0, 20 A, Zadní montáž, 1 Modul(y), 2pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Zadní montáž, 1 Modul(y), 2pólové, Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, Uzamykatelný v poloze 0
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, 2pólové, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Zadní montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
