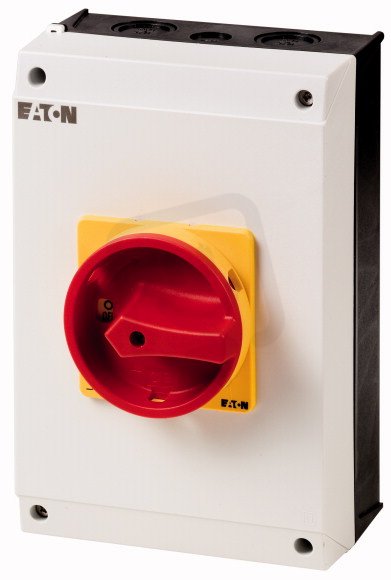

Hlavní vypínač EATON T5B-4-15700/I4/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 732,93 Kč
Cena po registraci:
6 904,66 Kč/ks
Po registraci bez DPH:
5 706,33 Kč
Vaše cena s DPH:
7 191,79 Kč/ks
Vaše cena bez DPH:
5 943,63 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157630
- Kód dodavatele:
- 223023
- EAN:
- 4015082230234
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač EATON T5B-4-15700/I4/SVB 63A
Hlavní vypínač T5B-4-15700/I4/SVB (EAN 4015082230234) je kompletní v krytu verze jako hlavní vypínač s trvalým proudem 63 A, 6 póly a jmenovitým provozním napětím 690 V.
Zařízení nabízí stupeň krytí IP65, možnost blokování, nouzové zastavení a přepínač údržby, má šroubové připojení hlavního obvodu a je určeno pro montáž na podlahu.
Rozměry jsou 160 × 204 × 240 mm (Š×V×H), provozní výkon při AC‑23 400 V 30 kW, provozní výkon AC‑3 400 V 22 kW a krátkodobá proudová výdrž 1,3 kA.
Proč zvolit tento hlavní vypínač?
- Dodáván ve verzi hlavního vypínače.
- Má 6 pólů, které umožňují ovládání více obvodů.
- Trvalý proud (Iu) činí 63 A.
- Maximální provozní napětí dosahuje 690 V AC (jmenovité 690 V).
- Obsahuje 2 pomocné spínací kontakty pro ovládací obvody.
- Není vhodný pro instalaci do rozvaděče, což je třeba zohlednit při plánování montáže.
Interní název produktu
T5B-4-15700/I4/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-4-15700/I4/SVB
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 4 Modul(y), 6pólové, 2 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žl
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 4 Modul(y), 6pólové, 2 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žl
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
