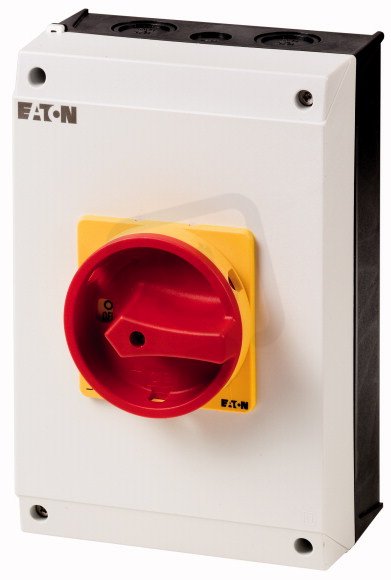

Hlavní vypínač EATON T5B-4-15164/I4/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 418,90 Kč
Cena po registraci:
6 624,27 Kč/ks
Po registraci bez DPH:
5 474,60 Kč
Vaše cena s DPH:
6 899,75 Kč/ks
Vaše cena bez DPH:
5 702,27 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157629
- Kód dodavatele:
- 223022
- EAN:
- 4015082230227
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
Hlavní vypínač EATON T5B-4-15164/I4/SVB 63A
T5B-4-15164/I4/SVB Hlavní vypínač EATON 223022 (EAN: 4015082230227) s trvalým proudem 63 A, 6 póly a jmenovitým provozním napětím 690 V.
Je proveden jako kompletní v krytu s krytím IP65 (NEMA 12), není vhodný pro instalaci do rozvaděče, je blokovatelný, má nouzové zastavení a přepínač údržby, přičemž ovládací prvek je červený a je vhodný pro montáž na podlahu.
Disponuje šroubovým připojením hlavního obvodu, pomocnými kontakty 1× spínací a 1× rozpínací, spínacím výkonem 30 kW při 400 V (AC-23), provozním výkonem 22 kW při AC-3 400 V, krátkodobou proudovou výdrží 1,3 kA a rozměry 160×240×197 mm.
Proč si vybrat tento hlavní vypínač?
- Tento přístroj je dodáván ve verzi hlavního vypínače.
- Má 6 pólů, což umožňuje odpojování vícevodičových obvodů.
- Umožňuje trvalý proud 63 A.
- Je určen pro maximální provozní napětí 690 V AC.
- Není vhodný pro instalaci do rozvaděče.
- Obsahuje 1 pomocný spínací kontakt a 1 pomocný rozpínací kontakt.
Interní název produktu
T5B-4-15164/I4/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-4-15164/I4/SVB
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou oto
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
