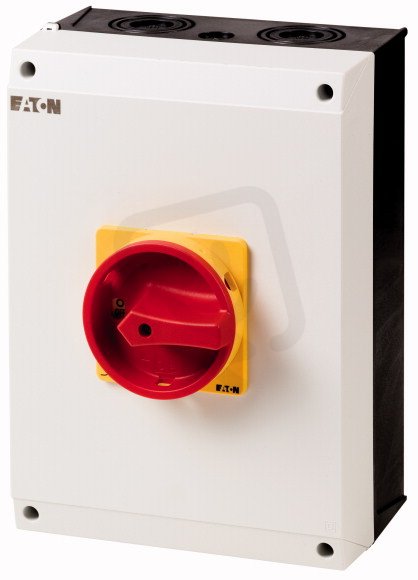

T5-4-15164/I5/SVB Hlavní vypínač 100A EATON 223020
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
12 504,29 Kč
Cena po registraci:
11 164,89 Kč/ks
Po registraci bez DPH:
9 227,18 Kč
Vaše cena s DPH:
11 629,21 Kč/ks
Vaše cena bez DPH:
9 610,92 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157627
- Kód dodavatele:
- 223020
- EAN:
- 4015082230203
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 2,70 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 280 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,7 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 30 kW
- Provozní výkon při AC-23,400V:
- 55 kW
- Šířka:
- 200 mm
- Spínací výkon při 400V:
- 55 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 100 A
- Trvalý proud při AC-21,400V:
- 100 A
- Trvalý proud při AC-23,400V:
- 100 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
T5-4-15164/I5/SVB Hlavní vypínač 100A EATON 223020
Hlavní vypínač T5-4-15164/I5/SVB (EAN 4015082230203) je kompletní v krytu s 6 póly, trvalým proudem 100 A a jmenovitým provozním napětím 690 V.
Má stupeň krytí IP65 a NEMA 12, ovládací prvek je červený, lze jej blokovat a je vybaven nouzovým zastavením a přepínačem údržby.
Rozměry jsou 200 × 197 × 280 mm, připojení hlavního obvodu je šroubové, je určen pro montáž na podlahu a jeho provozní parametry zahrnují AC‑3 400 V 30 kW, spínací výkon 55 kW a krátkodobou proudovou výdrž 1,7 kA.
Proč si vybrat tento hlavní vypínač?
- Tento hlavní vypínač má 6 pólů, což umožňuje spolehlivé přepínání vícepólových obvodů.
- Umožňuje trvalý proud 100 A, vhodný pro aplikace s vyšším zatížením.
- Provozní napětí je dimenzováno na 690 V AC, kompatibilní s průmyslovými systémy.
- Dodává se ve verzi jako hlavní vypínač: ano, takže je určen pro funkci hlavního odpojení.
- Vhodnost pro instalaci do rozvaděče: ne — není určen pro montáž do rozvaděče.
- Obsahuje pomocné kontakty: 1 spínací a 1 rozpínací, užitečné pro signalizaci nebo řídicí obvody.
Interní název produktu
T5-4-15164/I5/SVB Hlavní vypínač,100A
Podrobný popis produktu
T5-4-15164/I5/SVB
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 55 kW
Jmenovitý trvalý proud: Iu = 100 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
