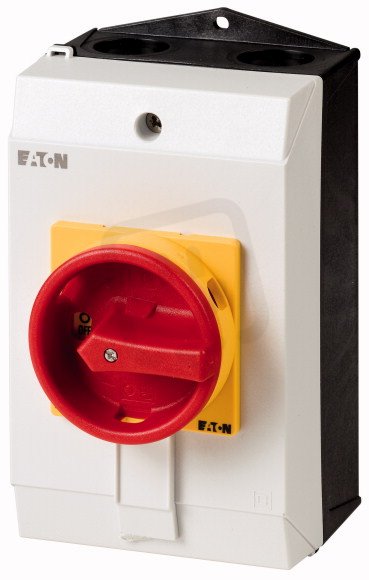

Ovládací spínač EATON T3-2-15169/I2/SVB 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 822,85 Kč
Cena po registraci:
2 520,48 Kč/ks
Po registraci bez DPH:
2 083,04 Kč
Vaše cena s DPH:
2 625,30 Kč/ks
Vaše cena bez DPH:
2 169,67 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157626
- Kód dodavatele:
- 223018
- EAN:
- 4015082230180
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,64 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 185 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 108 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 124 mm
Ovládací spínač EATON T3-2-15169/I2/SVB 32A
Ovládací spínač T3-2-15169/I2/SVB EATON 223018 (EAN 4015082230180) je 3pólový kompletní přístroj v krytu s funkcí hlavního vypínače, trvalým proudem 32 A, maximálním provozním napětím 690 V, má 1 pomocný spínací kontakt, nouzové zastavení, možnost zablokování a přepínač údržby, ovládací prvek je červený.
Hlavní obvod má šroubové připojení, stupeň krytí IP65 (NEMA 12), provozní výkon AC-3 při 400 V 11 kW, spínací výkon při 400 V 15 kW, krátkodobou proudovou výdrž 0,65 kA a rozměry 108 × 185 × 124 mm; vhodné pro montáž na podlahu.
Proč si vybrat tento ovládací spínač?
- Má 3 póly vhodné pro třífázové zapojení.
- Je určen pro trvalý proud 32 A.
- Provozní a jmenovité napětí činí 690 V AC.
- Obsahuje 1 pomocný spínací kontakt pro signalizaci nebo doplňkové ovládání.
- Lze jej použít jako hlavní vypínač.
- Pro instalaci do rozvaděče není určen — není vhodný pro vestavbu.
Interní název produktu
T3-2-15169/I2/SVB Ovládací spínač,32A
Podrobný popis produktu
T3-2-15169/I2/SVB
Main switchSurface mounting
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
