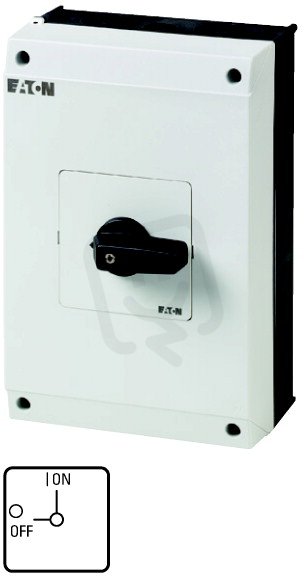

Ovládací spínač EATON T5B-4-8343/I4 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 418,81 Kč
Cena po registraci:
6 624,18 Kč/ks
Po registraci bez DPH:
5 474,53 Kč
Vaše cena s DPH:
6 899,66 Kč/ks
Vaše cena bez DPH:
5 702,20 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157625
- Kód dodavatele:
- 223016
- EAN:
- 4015082230166
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,90 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 7
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 197 mm
Ovládací spínač EATON T5B-4-8343/I4 63A
Ovládací spínač T5B-4-8343/I4 (EATON, EAN: 4015082230166) je kompletní v krytu, určený pro montáž na podlahu a není vhodný pro instalaci do rozvaděče.
Má 7 pólů, trvalý proud 63 A, max. provozní napětí 690 V (jmenovité 690–690 V), stupeň krytí IP65 a šroubové připojení hlavního obvodu.
Provozní výkon je AC-3 400 V: 22 kW a AC-23 400 V: 30 kW, krátkodobá proudová výdrž 1,3 kA, rozměry 160 × 197 × 240 mm (Š × V × H) a ovládací prvek s krátkou otočnou rukojetí v černé; zařízení není blokovatelné.
Proč si vybrat tento ovládací spínač?
- Má 7 pólů, což umožňuje řízení více obvodů najednou.
- Trvalý proud je 63 A, vhodný pro obvody s tímto zatížením.
- Jmenovité i maximální provozní napětí dosahuje 690 V AC.
- není vhodný pro instalaci do rozvaděče, je určen pro jiný způsob montáže.
- Nemá pomocné kontakty: 0 pomocných rozpínacích kontaktů a 0 pomocných spínacích kontaktů.
- není dostupný ve verzi jako hlavní vypínač.
Interní název produktu
T5B-4-8343/I4 Ovládací spínač,63A
Podrobný popis produktu
T5B-4-8343/I4
Spínač zapnuto / vypnuto, T5B, 63 A, Povrchová montáž, 4 Modul(y), 7pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 7pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Spínač zapnuto / vypnuto, T5B, 63 A, Povrchová montáž, 4 Modul(y), 7pólové, s černou pákou a čelním štítkem
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T5B, s černou pákou a čelním štítkem, 7pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
