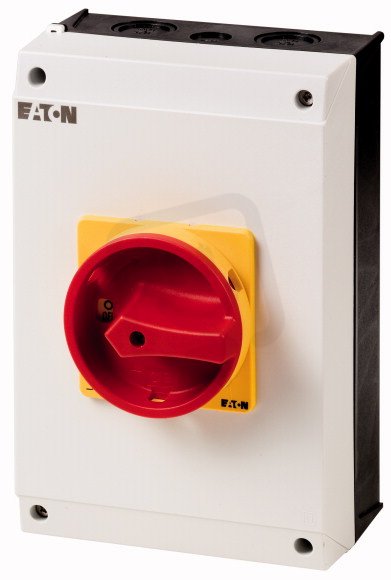

Ovládací spínač EATON T5B-4-8343/I4/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 732,93 Kč
Cena po registraci:
6 904,66 Kč/ks
Po registraci bez DPH:
5 706,33 Kč
Vaše cena s DPH:
7 191,79 Kč/ks
Vaše cena bez DPH:
5 943,63 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157623
- Kód dodavatele:
- 223010
- EAN:
- 4015082230104
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,97 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 7
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Ovládací spínač EATON T5B-4-8343/I4/SVB 63A
T5B-4-8343/I4/SVB Ovládací spínač 63A EATON 223010 (EAN: 4015082230104) je kompletní v krytu určený pro montáž na podlahu a ve verzi jako hlavní vypínač s 7 póly.
Má trvalý proud 63 A, jmenovité a max. provozní napětí 690 V, šroubové připojení hlavního obvodu a provozní výkony AC-3 22 kW (400 V) a AC-23 30 kW (400 V).
Stupeň krytí IP65 (NEMA 12), přístroj je blokovatelný, má nouzové zastavení a přepínač údržby, ovládací prvek je červený a rozměry jsou 160×204×240 mm.
Proč si vybrat tento ovládací spínač?
- Má 7 pólů, což umožňuje komplexní spínání více obvodů najednou.
- Je navržen pro trvalý proud 63 A.
- Je dostupný ve verzi hlavního vypínače, vhodné pro přerušení napájení celého systému.
- Podporuje jmenovité a maximální provozní napětí 690 V AC.
- Produkt není vhodný pro instalaci do rozvaděče, takže je určen pro montáž v jiné konfiguraci.
- Neobsahuje pomocné kontakty (0 pomocných rozpínacích a 0 pomocných spínacích kontaktů), což zjednodušuje jeho zapojení.
Interní název produktu
T5B-4-8343/I4/SVB Ovládací spínač,63A
Podrobný popis produktu
T5B-4-8343/I4/SVB
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 4 Modul(y), 7pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 7pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 4 Modul(y), 7pólové, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 7pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
