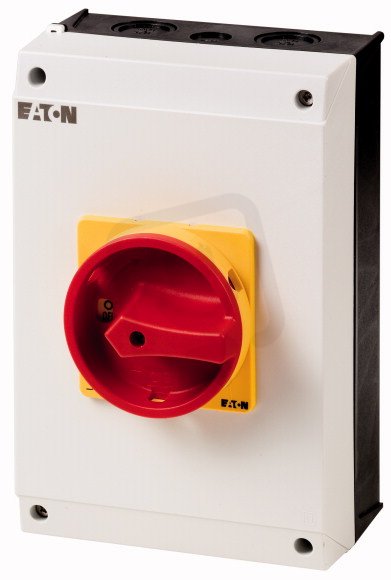

Hlavní vypínač EATON T5B-3-15159/I4/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 636,27 Kč
Cena po registraci:
5 925,48 Kč/ks
Po registraci bez DPH:
4 897,09 Kč
Vaše cena s DPH:
6 171,88 Kč/ks
Vaše cena bez DPH:
5 100,73 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157621
- Kód dodavatele:
- 222978
- EAN:
- 4015082229788
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,80 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 3
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 204 mm
Hlavní vypínač EATON T5B-3-15159/I4/SVB 63A
T5B-3-15159/I4/SVB hlavní vypínač od EATON (EAN 4015082229788) je kompletní jednotka v krytu určená pro montáž na podlahu.
Má 3 póly, trvalý proud 63 A a jmenovité provozní napětí 690 V; pomocné kontakty: 1 rozpínací a 3 spínací.
Poskytuje krytí IP65 (NEMA 12), šroubové připojení hlavního obvodu, rozměry 160×204×240 mm, je blokovatelný, má nouzové zastavení a červený ovládací prvek; provozní výkony AC-3 (400V) 22 kW a AC-23 (400V) 30 kW.
Proč si vybrat tento hlavní vypínač?
- Je určen jako verze jako hlavní vypínač: ano, tedy pro centrální odpojování obvodu.
- Má 3 póly, vhodné pro třífázové zapojení.
- Zvládá trvalý proud 63 A, což odpovídá označení produktu.
- Provozní napětí je 690 V (jmenovité/maximální), vhodné pro aplikace do 690 V AC.
- Obsahuje 1 pomocný rozpínací kontakt a 3 pomocné spínací kontakty pro doplňkové řízení a signalizaci.
- Není vhodný pro instalaci do rozvaděče, proto je třeba počítat s alternativním způsobem montáže.
Interní název produktu
T5B-3-15159/I4/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-3-15159/I4/SVB
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou ot
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 3 Modul(y), 3-pólové, 2 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou ot
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
