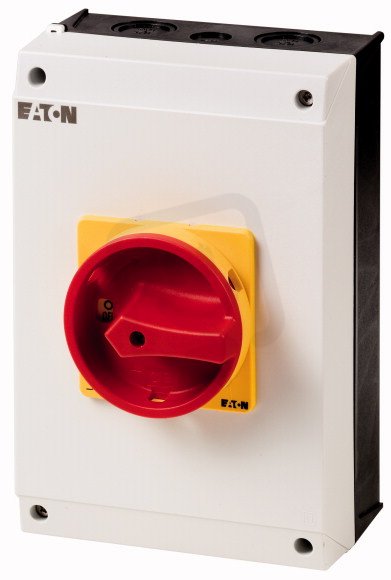

Hlavní vypínač EATON T5B-2-15169/I4/SVB 63A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
5 634,16 Kč
Cena po registraci:
5 030,71 Kč/ks
Po registraci bez DPH:
4 157,61 Kč
Vaše cena s DPH:
5 239,91 Kč/ks
Vaše cena bez DPH:
4 330,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157619
- Kód dodavatele:
- 222928
- EAN:
- 4015082229283
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,62 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 240 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 1,3 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 3
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon při AC-23,400V:
- 30 kW
- Šířka:
- 160 mm
- Spínací výkon při 400V:
- 30 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 63 A
- Trvalý proud při AC-21,400V:
- 63 A
- Trvalý proud při AC-23,400V:
- 63 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 169 mm
Hlavní vypínač EATON T5B-2-15169/I4/SVB 63A
Hlavní vypínač T5B-2-15169/I4/SVB (EAN: 4015082229283) je třípólový spínač s trvalým proudem 63 A pro jmenovité provozní napětí 690 V.
Kompletní v krytu s krytím IP65 a stupněm ochrany NEMA 12, se šroubovým připojením hlavního obvodu, blokovatelný, vybavený přepínačem údržby a funkcí nouzového zastavení, barva ovládacího prvku červená.
Provozní výkon až 22 kW při AC‑3/400 V a 30 kW při AC‑23/400 V, krátkodobá proudová výdrž 1,3 kA, rozměry 160 × 169 × 240 mm, vhodné pro montáž na podlahu.
Proč si vybrat tento hlavní vypínač?
- Umožňuje trvalý proud 63 A, což určuje jeho zatížitelnost pro připojené obvody.
- Má 3 póly, takže bezpečně přepíná třífázové vedení.
- Maximální provozní napětí AC je 690 V, vhodné pro vyšší napěťové soustavy.
- Je dodáván ve verzi jako hlavní vypínač: ano, tedy lze použít jako hlavní odpojovač.
- Obsahuje 1 pomocný spínací kontakt, který lze využít pro ovládání nebo signalizaci.
- Není určen pro montáž do rozvaděče: ne, zvažte jinou montážní pozici.
Interní název produktu
T5B-2-15169/I4/SVB Hlavní vypínač,63A
Podrobný popis produktu
T5B-2-15169/I4/SVB
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 2 Modul(y), 3-pólové, 1 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a ž
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T5B, 63 A, Povrchová montáž, 2 Modul(y), 3-pólové, 1 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a ž
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T5B, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 30 kW
Jmenovitý trvalý proud: Iu = 63 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, CSA, UL, Vypínače podle normy ČSN EN 60947-3
