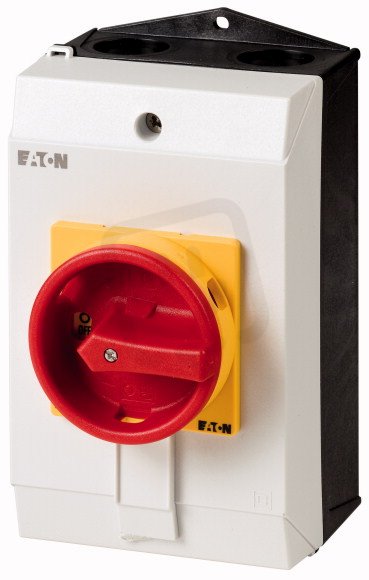

Ovládací spínač EATON T3-3-130/I2/SVB 32A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
3 464,16 Kč
Cena po registraci:
3 093,10 Kč/ks
Po registraci bez DPH:
2 556,28 Kč
Vaše cena s DPH:
3 221,73 Kč/ks
Vaše cena bez DPH:
2 662,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157608
- Kód dodavatele:
- 222860
- EAN:
- 4015082228606
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,78 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 206 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,65 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon při AC-23,400V:
- 15 kW
- Šířka:
- 187 mm
- Spínací výkon při 400V:
- 15 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 32 A
- Trvalý proud při AC-21,400V:
- 32 A
- Trvalý proud při AC-23,400V:
- 32 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 135 mm
Ovládací spínač EATON T3-3-130/I2/SVB 32A
Ovládací spínač T3-3-130/I2/SVB (EATON 222860, EAN 4015082228606) je kompletní v krytu určený jako hlavní vypínač s trvalým proudem 32 A, maximálním provozním napětím 690 V a čtyřmi póly (4).
Disponuje pomocnými kontakty 1 rozpínacím a 2 spínacími, provozním výkonem AC-3 při 400 V 11 kW a spínacím/provozním výkonem AC-23 při 400 V 15 kW, krátkodobá proudová výdrž 0,65 kA.
Krytí IP65 (NEMA 12), zamykatelné, s nouzovým zastavením a červeným ovládacím prvkem, šroubové připojení hlavního obvodu, vhodné pro montáž na podlahu; rozměry 135 × 187 × 206 mm (V × Š × H).
Proč si vybrat tento ovládací spínač?
- Určen pro trvalý proud 32 A (Iu), vhodný pro obvody se stálým zatížením.
- Disponuje 4 póly, což umožňuje samostatné přepínání více vodičů.
- Obsahuje 1 pomocný rozpínací kontakt a 2 pomocné spínací kontakty pro signalizaci nebo ovládání doplňkových obvodů.
- Je dostupný ve verzi jako hlavní vypínač, pro možnost odpojení celého obvodu.
- Jmenovité i maximální provozní napětí dosahuje 690 V AC, vhodné pro průmyslové aplikace.
- Není určen pro montáž do rozvaděče — vhodnost pro instalaci do rozvaděče: ne.
Interní název produktu
T3-3-130/I2/SVB Ovládací spínač,32A
Podrobný popis produktu
T3-3-130/I2/SVB
Hlavní spínač, +kryt, 3p+N+2S, Ie=25A, rukojeť červená žlutá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní spínač, +kryt, 3p+N+2S, Ie=25A, rukojeť červená žlutá, 0-1, 90°
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T3, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 15 kW
Jmenovitý trvalý proud: Iu = 32 A, 3 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
