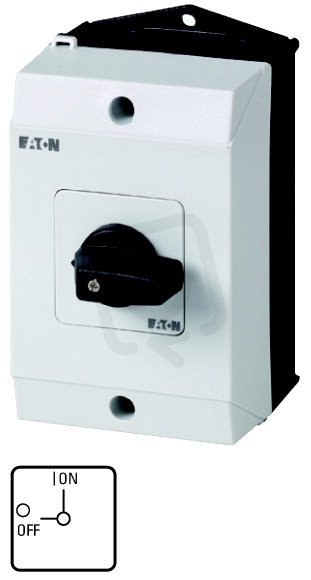

Ovládací spínač EATON T0-2-10/I1 4-pól, 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 390,28 Kč
Cena po registraci:
1 241,36 Kč/ks
Po registraci bez DPH:
1 025,92 Kč
Vaše cena s DPH:
1 292,99 Kč/ks
Vaše cena bez DPH:
1 068,59 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157566
- Kód dodavatele:
- 222541
- EAN:
- 4015082225414
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,35 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ne
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- krátká otoč. rukojeť
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 102 mm
Ovládací spínač EATON T0-2-10/I1 4-pól, 20A
T0-2-10/I1 Ovládací spínač 4-pól 20A EATON 222541 (EAN: 4015082225414) je určený pro aplikace do 690 V s trvalým proudem 20 A.
Jedná se o kompletní zařízení v krytu s krátkou otočnou rukojetí v černé barvě, se šroubovým připojením hlavního obvodu a krytím IP65, rozměry 80 × 102 × 137 mm.
Je vhodný pro montáž na podlahu, při provozu AC-3 400 V má výkon 5,5 kW a krátkodobou proudovou výdrž 0,32 kA.
Proč si vybrat tento ovládací spínač?
- Jedná se o 4-pólový spínač, umožňující současné přerušení všech fázových vodičů.
- Má jmenovitý trvalý proud 20 A, vhodný pro obvody s tímto zatížením.
- Maximální provozní napětí dosahuje 690 V AC (jmenovité provozní napětí 690 V).
- Není určen pro montáž do rozvaděče — nevhodný pro instalaci do rozvaděče.
- Bez pomocných kontaktů — 0 spínacích a 0 rozpínacích kontaktů, tedy bez doplňkových signálních funkcí.
- Není dostupná verze jako hlavní vypínač — není hlavním vypínačem.
Interní název produktu
T0-2-10/I1 Ovládací spínač,20A
Podrobný popis produktu
T0-2-10/I1
Vypínač zapnuto-vypnuto, +kryt, 3p+N, Ie=12A, Čš 0-1, 90°, 48x48mm
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Vypínač zapnuto-vypnuto, +kryt, 3p+N, Ie=12A, Čš 0-1, 90°, 48x48mm
Vypínač zapnuto-vypnuto,
Sortiment: Spínač zapnuto / vypnuto
Označení typu: T0, s černou pákou a čelním štítkem, 3-pólové + N
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °, Reakce při sepnutí: s aretací, Čelní štítek: 0-1
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
