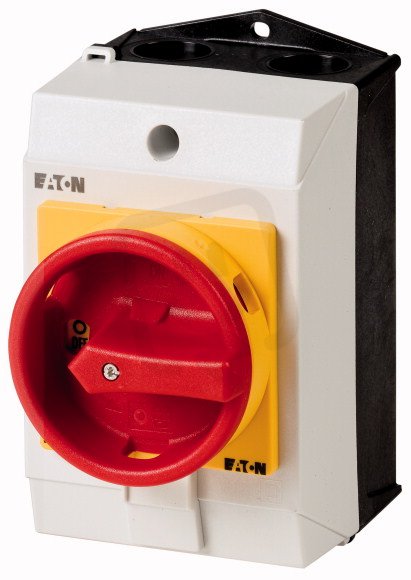

Ovládací spínač EATON T0-4-15164/I1/SVB 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 358,69 Kč
Cena po registraci:
2 106,04 Kč/ks
Po registraci bez DPH:
1 740,53 Kč
Vaše cena s DPH:
2 193,62 Kč/ks
Vaše cena bez DPH:
1 812,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157563
- Kód dodavatele:
- 222483
- EAN:
- 4015082224837
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,52 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 137 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 500-500 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 1
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 80 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 130 mm
Ovládací spínač EATON T0-4-15164/I1/SVB 20A
Ovládací spínač T0-4-15164/I1/SVB (EAN 4015082224837) od EATON se 6 póly a trvalým proudem 20 A, jmenovitém provozním napětím 500 V (max. 690 V).
Jedná se o zařízení kompletní v krytu s krytím IP65 (NEMA 12), rozměry 80 × 130 × 137 mm, se šroubovým připojením hlavního obvodu a provozním výkonem AC‑3 (400 V) 5,5 kW.
Spínač je konfigurován jako hlavní vypínač, je blokovatelný, disponuje nouzovým zastavením a přepínačem údržby a je vhodný pro montáž na podlahu.
Proč si vybrat tento ovládací spínač?
- Má 6 pólů, což umožňuje řízení více obvodů současně.
- Je k dispozici ve verzi jako hlavní vypínač, vhodné pro ovládání hlavních napájecích větví.
- Má trvalý proud 20 A, který určuje jeho zatížitelnost.
- Podporuje maximální provozní napětí 690 V AC.
- Není vhodný pro instalaci do rozvaděče, takže je určen pro montáž mimo rozvaděč.
- Obsahuje 1 pomocný spínací a 1 pomocný rozpínací kontakt pro doplňkové řízení.
Interní název produktu
T0-4-15164/I1/SVB Ovládací spínač,20A
Podrobný popis produktu
T0-4-15164/I1/SVB
Hlavní vypínač, T0, 20 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otoč
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Povrchová montáž, 4 Modul(y), 6pólové, 1 zapínací kontakt, 1 V = vypínací kontakt, Funkce nouzového vypnutí, S červenou otoč
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
