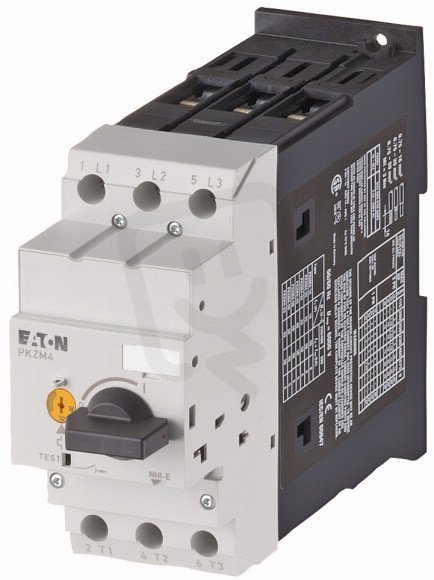

Spouštěč motorů EATON PKZM4-63 s otočnou rukojetí, 55-63A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0010065
- Kód dodavatele:
- 222413
- EAN:
- 4015082224134
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,50 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 160 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 34 kW
- Provozní výkon při AC-3, 230 V:
- 18,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 977-977 A
- Rozsah nastavení přetížení:
- 55-65 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 65 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 50 kA
- Výška:
- 140 mm
- Ztrátový výkon:
- 31,5 W
Spouštěč motorů EATON PKZM4-63 s otočnou rukojetí, 55-63A
PKZM4-63 Spouštěč motorů (EAN 4015082224134) je určený pro ochranu a ovládání motorů, má 3 póly, krytí IP20 a otočné ovládací tlačítko se šroubovými svorkami.
Poskytuje trvalý proud 65 A s nastavením přetížení 55–65 A, vypínací schopnost zkratu 50 kA (400 V AC) a nastavení okamžitého zkratu 977 A, je citlivý na selhání fáze a pracuje při jmenovitém napětí 690 V (provozní výkon AC‑3 400 V: 34 kW, AC‑3 230 V: 18,5 kW), při čemž ztrátový výkon činí 31,5 W.
Rozměry jsou 160 × 55 × 140 mm (hloubka × šířka × výška), hlavní obvod se připojuje šroubově a zařízení nemá tepelnou ochranu, integrovanou podpěťovou spoušť ani pomocný spínač.
Proč si vybrat tento spouštěč motorů?
- Je určen pro třífázová zapojení s 3 póly.
- Má vypínací schopnost 50 kA při 400 V AC pro zvládání zkratových stavů.
- Nabízí trvalý proud 65 A (Iu) pro dlouhodobé provozní zatížení.
- Umožňuje nastavení přetížení v rozsahu 55–65 A pro přesné přizpůsobení ochrany motoru.
- Je citlivý na selhání fáze, tedy detekuje a reaguje při ztrátě fáze.
- Pro ovládání a připojení je vybaven otočnou rukojetí a šroubovými svorkami.
Interní název produktu
PKZM4-63 Spouštěč motorů 63A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=55-65A, šroubové připojení
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM4, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, jmenovité provozní napětí Ue 690V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
