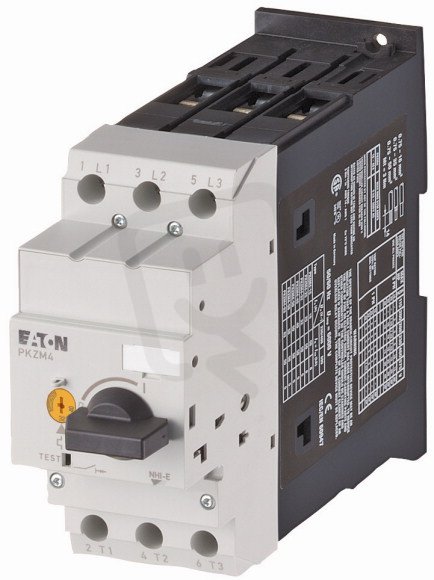

Spouštěč motorů EATON PKZM4-25 s otočnou rukojetí, 16-25A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0010060
- Kód dodavatele:
- 222352
- EAN:
- 4015082223526
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,50 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 160 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 12,5 kW
- Provozní výkon při AC-3, 230 V:
- 5,5 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 388-388 A
- Rozsah nastavení přetížení:
- 16-25 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 25 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 150 kA
- Výška:
- 140 mm
- Ztrátový výkon:
- 14,7 W
Spouštěč motorů EATON PKZM4-25 s otočnou rukojetí, 16-25A
Motorový spouštěč PKZM4-25 (EAN 4015082223526) pro 3 póly s otočnou rukojetí a šroubovými svorkami, krytí IP20, trvalý proud 25 A a rozsah nastavení přetížení 16–25 A.
Vypínací zkratová schopnost 150 kA při 400 V AC, provozní výkon AC‑3 12,5 kW (400 V) a 5,5 kW (230 V), jmenovité provozní napětí 690 V a nastavení okamžitého zkratového spouště 388 A.
Citlivý na selhání fáze, bez integrované podpěťové spouště a bez pomocného spínače, s šroubovým připojením hlavního obvodu; rozměry 160×55×140 mm, ztrátový výkon 14,7 W.
Proč si vybrat tento spouštěč motorů?
- Je určen pro provoz s trvalým proudem 25 A, což odpovídá specifikovanému zatížení motoru.
- Nastavení přetížení lze upravit v rozsahu 16–25 A, takže jej lze přizpůsobit konkrétním podmínkám.
- Má vypínací schopnost zkratu 150 kA při 400 V AC, zajišťující odolnost vůči krátkodobým zkratovým proudům.
- Je v trojpólovém provedení (3 póly), vhodném pro třífázové motory.
- Ovládání je řešeno otočným tlačítkem pro přímé manuální zapnutí/vypnutí.
- Je citlivý na selhání fáze, což pomáhá chránit motor při výpadku jedné fáze.
Interní název produktu
PKZM4-25 Spouštěč motorů 25A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=16-25A, šroubové připojení
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM4, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, jmenovité provozní napětí Ue 690V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
