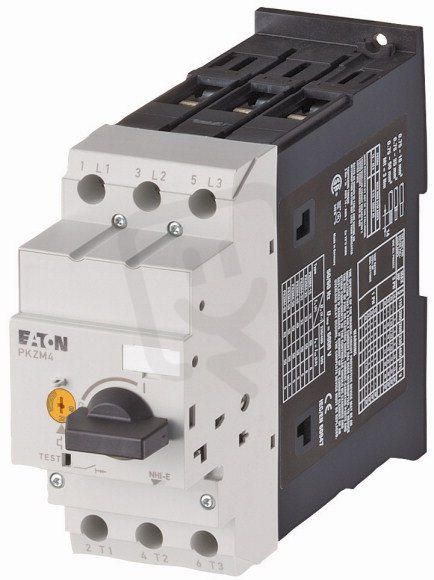

Spouštěč motorů EATON PKZM4-16 s otočnou rukojetí, 10-16A
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRMS0010059
- Kód dodavatele:
- 222350
- EAN:
- 4015082223502
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,50 Kč
Technické parametry
- Citlivé na selhání fáze:
- ano
- Hloubka:
- 160 mm
- Jmenovité provozní napětí:
- 690-690 V
- Počet pólů:
- 3
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon při AC-3, 230 V:
- 4 kW
- Rozsah nastavení nezpožď. zkrat. spouště:
- 248-248 A
- Rozsah nastavení přetížení:
- 10-16 A
- S integrovanou podpěťovou spouští:
- ne
- S integrovaným pomocným spínačem:
- ne
- S tepelnou ochranou:
- ne
- Šířka:
- 55 mm
- Stupeň krytí (IP):
- IP20
- Trvalý proud Iu:
- 16 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ ovládacího prvku:
- otočné tlačítko
- Vyp. zkrat. schopnost lcu 400V,AC:
- 150 kA
- Výška:
- 140 mm
- Ztrátový výkon:
- 14,1 W
Spouštěč motorů EATON PKZM4-16 s otočnou rukojetí, 10-16A
Spouštěč motorů PKZM4-16 s otočnou rukojetí a šroubovými svorkami, EAN 4015082223502.
Třípólový 3 póly, stupeň krytí IP20 s typem ovládacího prvku otočné tlačítko, trvalý proud 16 A a rozsah nastavení přetížení 10–16 A, vypínací zkratová schopnost 150 kA (400 V AC) a citlivý na selhání fáze.
Provozní výkon AC-3 7,5 kW (400 V) a 4 kW (230 V), jmenovité provozní napětí 690 V, rozsah nastavení nezpožď. zkrat. spouště 248 A, rozměry 160 × 55 × 140 mm a ztrátový výkon 14,1 W.
Proč si vybrat tento spouštěč motorů?
- Určen pro třífázová zapojení díky 3 pólům.
- Je dimenzován pro trvalý proud 16 A.
- Umožňuje nastavení ochrany proti přetížení v rozsahu 10–16 A.
- Má vypínací schopnost až 150 kA při 400 V AC.
- Neobsahuje vestavěnou tepelnou ochranu (bez tepelné ochrany).
- Je citlivý na selhání fáze, tedy detekuje poruchy jedné z fází.
Interní název produktu
PKZM4-16 Spouštěč motorů 16A
Podrobný popis produktu
Spouštěč motorů, 3p, Ir=10-16A, šroubové připojení
Spouštěč motorů podle ČSN/EN60947, 3pólový konstrukční velikost PKZM4, s nastavitelným spouštěčem při přetížení nezpožděným spouštěčem při zkratu, citlivý na výpadek fáze, šroubovaná montáž a montáž zaklapnutím západky, jmenovité provozní napětí Ue 690V, stupeň krytí IP20, chráněn před dotykem prstem podle VDE 0106 d. 100, příslušenství k dodání: pomocné spínače, napět'ová spoušt'
