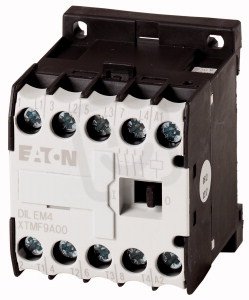

DILEM4(24V50/60HZ) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 24V/50HZ 24V/60HZ

Dostupnost EMAS:
na objednávku
Zobrazit dostupnost na prodejnách
Původně:
1 030,52 Kč
Cena po registraci:
920,13 Kč/ks
Po registraci bez DPH:
760,44 Kč
Vaše cena s DPH:
958,40 Kč/ks
Vaše cena bez DPH:
792,07 Kč/ks
ks
Máte IČ? Získejte ještě výhodnější ceny!

Obecné parametry

Značka:
Eaton
Kód zboží:
ELPRST0001229
Kód dodavatele:
022044
EAN:
4015080220442
Standardní balení:
1 ks
Recyklační poplatek:
0,23 Kč

Technické parametry

Hloubka:
52 mm
Modulární typ:
ne
Počet pom. rozpínacích kontaktů:
0
Počet pom. spínacích kontaktů:
0
Počet rozpín. kontaktů:
0
Počet spín. kontaktů:
4
Provozní napětí AC 50 Hz:
24-690 V
Provozní napětí u AC 60 Hz:
24-690 V
Provozní proud AC-1 400V:
22 A
Provozní proud AC-3 400V:
9 A
Provozní proud Ie v AC-4, 400V:
6,6 A
Provozní výkon AC-3 400V:
4 kW
Provozní výkon Ie v AC-4, 400V:
3 kW
Řídící napáj. napětí AC 50Hz:
24-24 V
Řídící napáj. napětí AC 60HZ:
24-24 V
Řídící napáj. napětí DC:
0-0 V
Šířka:
45 mm
Typ elektr. připoj. hlavního obvodu:
šroubové připojení
Typ ovládacího napětí:
AC
Výška:
58 mm

DILEM4(24V50/60HZ) Malý stykač 4kW 4pólový 9A AC-3 20A AC-1 24V/50HZ 24V/60HZ

DILEM4 (24V 50/60Hz) – malý 4pólový stykač, EAN 4015080220442, s řídicím napětím 24 V AC (50/60 Hz).

Určený pro spínání motorů a zátěží s provozním výkonem až 4 kW (AC-3, 400 V) a proudem 9 A (AC-3, 400 V) při rozsahu provozního napětí 24–690 V AC, respektive 22 A (AC-1, 400 V).

Má 4 spínací kontakty, šroubové připojení, rozměry 45 × 52 × 58 mm (Š×H×V) a není modulární.

Proč si vybrat tento stykač?

  • Je určen pro aplikace s výkonem až 4 kW.
  • Má 4pólové provedení, které umožňuje spínání čtyř vodičů.
  • Umožňuje spínání motorů do 9 A (AC-3) a odporových zátěží do 20 A (AC-1).
  • Řídící napětí je 24 V AC (50/60 Hz).
  • Jedná se o nemodulární provedení, bez potřeby montáže do modulárního systému.
  • Obsahuje 4 spínací kontakty a 0 rozpínacích kontaktů.

Interní název produktu

DILEM4(24V50/60HZ) Malý stykač 4kW,4p.


Podrobný popis produktu

DILEM4(24V50/60HZ)

Výkonový stykač, 4p, 4kW/400V/AC3

Výkonový stykač,
Aplikace: Ministykače pro motory a ohmické zátěže, Výkonové stykače DILEM
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Póly: 4-pólové
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 22 A, zakrytá: Ith= 16 A
Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 60 A, zakrytá: Ith= 50 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW
Použitelný pro: …DILEM, …DILE
Druh proudu AC/DC: AC ovládání
