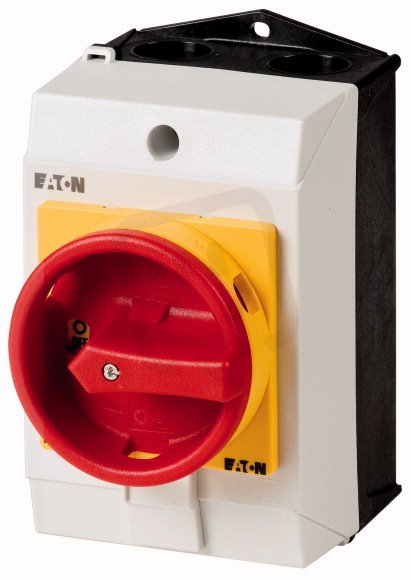

Ovládací spínač EATON T0-4-8903/I1/SVB 20A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 358,69 Kč
Cena po registraci:
2 106,04 Kč/ks
Po registraci bez DPH:
1 740,53 Kč
Vaše cena s DPH:
2 193,62 Kč/ks
Vaše cena bez DPH:
1 812,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157486
- Kód dodavatele:
- 218960
- EAN:
- 4015082189600
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,52 Kč
Technické parametry
- Barva ovládacího prvku:
- červená
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 150 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0,32 kA
- Max. provozní napětí Ue AC:
- 690 V
- Nouzové zastavení:
- ano
- Počet pólů:
- 6
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ano
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 5,5 kW
- Provozní výkon při AC-23,400V:
- 5,5 kW
- Šířka:
- 84 mm
- Spínací výkon při 400V:
- 5,5 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 20 A
- Trvalý proud při AC-21,400V:
- 20 A
- Trvalý proud při AC-23,400V:
- 13,3 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ přístroje:
- kompletní v krytu
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ano
- Vhodné pro přední montáž (4otvory):
- ne
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 140 mm
Ovládací spínač EATON T0-4-8903/I1/SVB 20A
T0-4-8903/I1/SVB Ovládací spínač 20A EATON 218960 (EAN: 4015082189600) je kompletní přístroj v krytu s 6 póly, určený jako hlavní vypínač s jmenovitým proudem 20 A a max. provozním napětím 690 V.
Disponuje 2 pomocnými spínacími kontakty, přepínačem údržby, nouzovým zastavením a je blokovatelný; ovládací prvek je červený a hlavní připojení je šroubové.
Krytí IP65 (stupeň ochrany NEMA 12), provozní výkon při AC-3/400 V 5,5 kW, trvalý proud při AC-23/400 V 13,3 A, krátkodobá proudová výdrž 0,32 kA a rozměry 150×84×140 mm; vhodný pro montáž na podlahu.
Proč si vybrat tento ovládací spínač?
- Trvalý proud: 20 A — spínač je dimenzován pro kontinuální provoz při tomto zatížení.
- Počet pólů: 6 umožňuje vícepólové spínání a odpojení fázových vodičů.
- Max. provozní napětí Ue AC: 690 V vhodné pro použití v sítích až do 690 V.
- Verze jako hlavní vypínač: ano — dostupná varianta umožňuje použití jako hlavní odpojovač v obvodu.
- Počet pomocných spínacích kontaktů: 2 poskytuje doplňkové signální nebo řídicí funkce.
- Není vhodný pro instalaci do rozvaděče — výrobní údaje uvádějí, že není konstruován pro montáž do běžných rozvaděčů.
Interní název produktu
T0-4-8903/I1/SVB Ovládací spínač,20A
Podrobný popis produktu
T0-4-8903/I1/SVB
Hlavní vypínač, T0, 20 A, Povrchová montáž, 4 Modul(y), 6pólové, 2 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlu
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
Hlavní vypínač, T0, 20 A, Povrchová montáž, 4 Modul(y), 6pólové, 2 zapínací kontakt, Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlu
Hlavní spínač,
Sortiment: Hlavní vypínač, Přepínač údržby, Vypínače pro opravy
Označení typu: T0, Funkce STOP: Funkce nouzového vypnutí, S červenou otočnou ovládací pákou a žlutou objímkou, 6pólové
Stupeň krytí: IP 65
Provedení: Povrchová montáž, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 5.5 kW
Jmenovitý trvalý proud: Iu = 20 A, 4 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, ČSN EN 60204, Vypínače podle normy ČSN EN 60947-3
