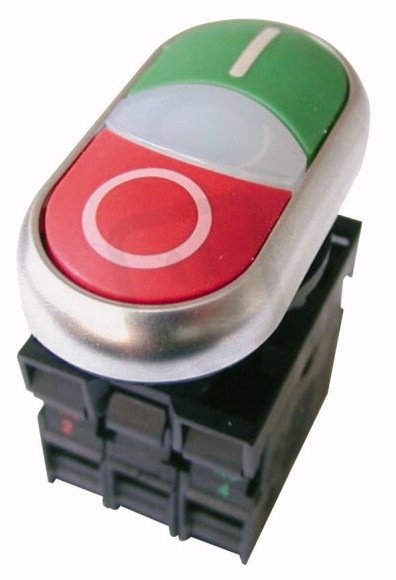

Eaton M22-DDL-GR-X1/X0/K11/230-W Dvojité tlačítko se signalizací LED, 1Z1V
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
1 019,10 Kč
Cena po registraci:
909,91 Kč/ks
Po registraci bez DPH:
751,99 Kč
Vaše cena s DPH:
947,77 Kč/ks
Vaše cena bez DPH:
783,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROH0008928
- Kód dodavatele:
- 216509
- EAN:
- 4015082165093
- Standardní balení:
- 5 ks
- Recyklační poplatek:
- 0,02 Kč
Technické parametry
- Aretace:
- ne
- Barva předního kroužku:
- chrom
- Barva tlačítka:
- červená/zelená
- Konstrukce objektivu:
- kruh
- Kontrolka napájecího napětí:
- 230 V
- Materiál čelního kroužku:
- plast
- Počet ovládacích pozic:
- 2
- Počet přepín. kontaktů:
- 0
- Počet rozpín. kontaktů.:
- 1
- Počet spín. kontaktů.:
- 1
- Průměr otvoru.:
- 22,5 mm
- Pružinový návrat:
- ano
- S čelním kroužkem:
- ano
- Šířka otevření:
- 0 mm
- Stupeň krytí (IP):
- IP66
- Stupeň ochrany (NEMA):
- 4X, 13
- Transparentní:
- ne
- Typ elektrického připojení:
- šroubové připojení
- Typ tlačítka:
- ploché
- Vhodné pro prosvětlení:
- ano
- Výškové otevření:
- 0 mm
Eaton M22-DDL-GR-X1/X0/K11/230-W Dvojité tlačítko se signalizací LED, 1Z1V
Eaton M22-DDL-GR-X1/X0/K11/230-W (EAN: 4015082165093) je dvojité ploché tlačítko se signalizací LED v kombinaci červená/zelená a s chromovaným vzhledem plastového čelního kroužku, vhodné pro prosvětlení.
Obsahuje 1 spínací a 1 rozpínací kontakt (celkem 2 ovládací pozice) a signalizační LED napájenou 230 V, přičemž elektrické připojení je realizováno šroubovým připojením.
Pro montáž je určeno do otvoru o průměru 22,5 mm, má pružinový návrat a krytí IP66 (také NEMA 4X,13).
Proč si vybrat toto tlačítko?
- Toto provedení nabízí dvojité ploché tlačítko se 2 ovládacími pozicemi.
- Je vybavené LED signalizací a zároveň vhodné pro prosvětlení.
- Má kontaktní uspořádání 1Z1V (kombinace jednoho zavíracího a jednoho rozpínacího kontaktu).
- Pro rychlé rozlišení funkcí jsou použita červená a zelená tlačítka.
- Přední kroužek je v provedení barva chrom, které dodává upravený vzhled panelu.
- Pro montáž je potřeba výřez o průměru 22,5 mm.
Interní název produktu
M22-DDL-GR-X1/X0/K11/230-W 2tlač.LED1z1v
Podrobný popis produktu
M22-DDL-GR-X1/X0/K11/230-W
Dvojitá tlačítka, 1S+1R, + LED 85-264VAC, šroubové připojení
Dvojtlačítko, RMQ-Titan, Kompletní přístroj, Konstrukční typ: Tlačítka a signálky zvýšené, bez aretace, Typ připojení: šroubové připojení
Popis: Předsazená čočka bílá, LED prvek, 85 - 264 V AC, Tlačítkový výplň: zelený, červený, Panel s tlačítky s textem
Stupeň krytí: IP66, Čelní kroužek: titanový
Připojení na SmartWire-DT:ne, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt, S = spínací kontakt: 1 spínací kontakt, Kontakty
Upozornění: = bezpečnostní funkce pomocí nuceného rozpojení podle normy IEC/EN 60947-5-1, Dráha akčního členu a ovládací síly podle ČSN EN 60947-5-1, K.5.4.1 Dráha nuceného otevření: mm 4.8, maximální dráha: mm 5.7, Minimální síla pro nucené otevření: N 15
Čelní rozměr: 29,7 x 54,7
Normy a ustanovení: IEC/EN 60947, VDE 0660
Dvojitá tlačítka, 1S+1R, + LED 85-264VAC, šroubové připojení
Dvojtlačítko, RMQ-Titan, Kompletní přístroj, Konstrukční typ: Tlačítka a signálky zvýšené, bez aretace, Typ připojení: šroubové připojení
Popis: Předsazená čočka bílá, LED prvek, 85 - 264 V AC, Tlačítkový výplň: zelený, červený, Panel s tlačítky s textem
Stupeň krytí: IP66, Čelní kroužek: titanový
Připojení na SmartWire-DT:ne, Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt, S = spínací kontakt: 1 spínací kontakt, Kontakty
Upozornění: = bezpečnostní funkce pomocí nuceného rozpojení podle normy IEC/EN 60947-5-1, Dráha akčního členu a ovládací síly podle ČSN EN 60947-5-1, K.5.4.1 Dráha nuceného otevření: mm 4.8, maximální dráha: mm 5.7, Minimální síla pro nucené otevření: N 15
Čelní rozměr: 29,7 x 54,7
Normy a ustanovení: IEC/EN 60947, VDE 0660
