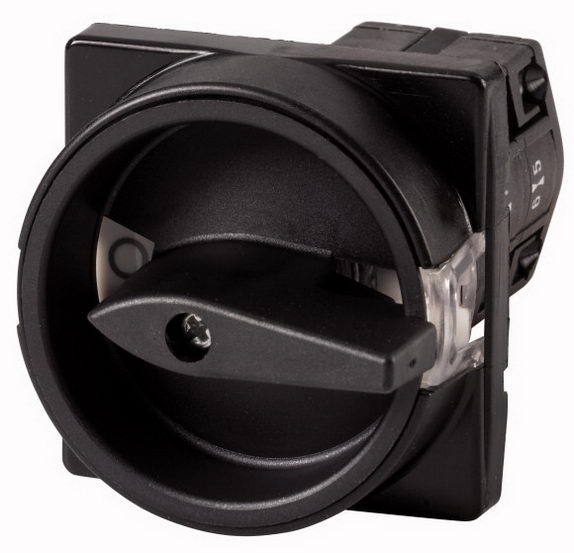

Vypínač EATON TM-2-8293/E/SVB-SW zapnuto-vypnuto, 3+N-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 634,46 Kč
Cena po registraci:
1 459,34 Kč/ks
Po registraci bez DPH:
1 206,07 Kč
Vaše cena s DPH:
1 520,05 Kč/ks
Vaše cena bez DPH:
1 256,24 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157204
- Kód dodavatele:
- 215353
- EAN:
- 4015082153533
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,09 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 89 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 4
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Trvalý proud při AC-23,400V:
- 6,6 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ano
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON TM-2-8293/E/SVB-SW zapnuto-vypnuto, 3+N-pól, 10A
TM-2-8293/E/SVB-SW (EAN: 4015082153533) je 4pólový vypínač 3+N s trvalým proudem 10 A a jmenovitým provozním napětím 690 V, určený jako hlavní vypínač.
Má krytí IP65 (NEMA 12), je blokovatelný, používá šroubové připojení, rozměry 30 × 48 × 89 mm a je vhodný pro přední montáž (4 otvory); provozní výkon při AC-23, 400 V: 3 kW a trvalý proud při AC-23,400V 6,6 A.
Proč si vybrat tento vypínač?
- Jedná se o vypínač typu zapnuto–vypnuto, 3+N-pól, vhodný pro ovládání třífázových obvodů s nulovým vodičem.
- Má 4 póly (3 fázové + nulový vodič).
- Umožňuje trvalý proud 10 A.
- Lze jej použít jako hlavní vypínač pro odpojování napájení.
- Má maximální provozní napětí AC 500 V a jmenovité provozní napětí 690 V.
- Není určeno pro montáž do rozvaděče, proto je vhodné pro externí nebo speciální instalace.
Interní název produktu
TM-2-8293/E/SVB-SW Vypínač zap-vyp
Podrobný popis produktu
TM-2-8293/E/SVB-SW
ON-OFF switch, flus mouting
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: do 250 V AC na jeden kontakt, Kontakty: 4, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
ON-OFF switch, flus mouting
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: do 250 V AC na jeden kontakt, Kontakty: 4, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 2 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
