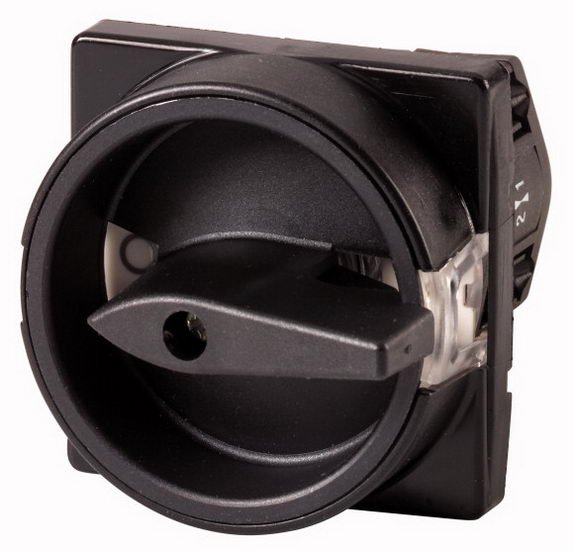

Vypínač EATON TM-1-8290/E/SVB-SW zapnuto-vypnuto, 1-pól, 10A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
1 073,74 Kč
Cena po registraci:
958,71 Kč/ks
Po registraci bez DPH:
792,32 Kč
Vaše cena s DPH:
998,59 Kč/ks
Vaše cena bez DPH:
825,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157202
- Kód dodavatele:
- 215351
- EAN:
- 4015082153519
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,09 Kč
Technické parametry
- Barva ovládacího prvku:
- černá
- Bezpečnostní spínač:
- ne
- Blokovatelné:
- ano
- Hloubka:
- 77 mm
- Integrovaný motorový pohon:
- ne
- Jmenovité provozní napětí:
- 690-690 V
- Krátkodobá proudová výdrž lcw:
- 0 kA
- Max. provozní napětí Ue AC:
- 500 V
- Nouzové zastavení:
- ne
- Počet pólů:
- 1
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Pohon motoru volitelně:
- ne
- Přepínač údržby (servisu):
- ne
- Přepínač zpětného chodu:
- ne
- Provozní výkon AC-3 400V:
- 0 kW
- Provozní výkon při AC-23,400V:
- 3 kW
- Šířka:
- 30 mm
- Spínací výkon při 400V:
- 0 kW
- Stupeň krytí (IP),:
- IP65
- Stupeň ochrany (NEMA):
- 12
- Trvalý proud Iu:
- 10 A
- Trvalý proud při AC-21,400V:
- 0 A
- Trvalý proud při AC-23,400V:
- 6,6 A
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Verze jako hlavní vypínač:
- ne
- Vhodné pro instalaci do rozvaděče:
- ne
- Vhodné pro mezimontáž:
- ne
- Vhodné pro montáž na podlahu:
- ne
- Vhodné pro přední montáž (4otvory):
- ano
- Vhodné pro přední střední montáž:
- ne
- Výška:
- 48 mm
Vypínač EATON TM-1-8290/E/SVB-SW zapnuto-vypnuto, 1-pól, 10A
Vypínač TM-1-8290/E/SVB-SW (EAN 4015082153519) od EATON je 1‑pólový vypínač s trvalým proudem 10 A, jmenovitým provozním napětím 690 V a max. provozním napětím AC 500 V; je blokovatelný a vhodný pro přední montáž (4 otvory) s krytím IP65 (NEMA 12).
Rozměry: šířka 30 mm, hloubka 77 mm, výška 48 mm; hlavní elektrické připojení šroubové; provozní výkon při AC‑23 400V 3 kW a trvalý proud při AC‑23 400V 6,6 A; barva ovládacího prvku černá.
Proč si vybrat tento vypínač?
- Jednopólové provedení s 1 pólem umožňuje jednoduché ovládání jednoho obvodu.
- Pro trvalý provoz je dimenzován na 10 A.
- Maximální provozní napětí střídavého proudu (Ue AC) je 500 V.
- Jmenovité provozní napětí výrobku je 690 V.
- Produkt není určen k instalaci do rozvaděče, což je vhodné zohlednit při plánování montáže.
- Nevybaveno pomocnými kontakty — 0 rozepínacích a 0 spínacích pomocných kontaktů.
Interní název produktu
TM-1-8290/E/SVB-SW Vypínač zap-vyp
Podrobný popis produktu
TM-1-8290/E/SVB-SW
ON-OFF switch, flus mouting
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: do 250 V AC na jeden kontakt, Kontakty: 1, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
ON-OFF switch, flus mouting
Odpojovač pomocného proudu,
Sortiment: Ovládací spínače
Označení typu: TM, Funkce STOP: Funkce ZASTAVENÍ, s černou ovládací pákou a blokovacím věncem, poznámka: do 250 V AC na jeden kontakt, Kontakty: 1, Možnost uzamčení: Uzamykatelný v poloze 0
Stupeň krytí: Vpředu IP65
Provedení: Montáž do panelu, Spínací úhel: 90 °
Výkon motoru AC-23A, 50 - 60 Hz 400 V: P = 3 kW
Jmenovitý trvalý proud: Iu = 10 A, 1 Modul(y)
Normy a ustanovení: ČSN EN 60947, VDE 0660, CSA, UL, Ovládací spínače podle ČSN/EN 60947-5-1, Pomocné spínače podle ČSN/EN 60947-5-1
