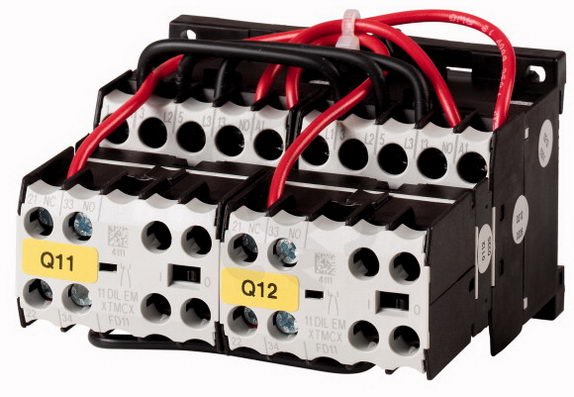

DIULEM/21/MV-G(24VDC) Reverzační stykačová kombinace 4kW 24V DC EATON 214655
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008623
- Kód dodavatele:
- 214655
- EAN:
- 4015082146559
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,70 Kč
Technické parametry
- Funkce:
- Reverzní bezpečnost
- Hloubka:
- 94 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 6
- Provozní napětí AC 50 Hz:
- 24-690 V
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 24-690 V
- Provozní proud AC-1 400V:
- 9 A
- Provozní proud AC-3 400V:
- 9 A
- Provozní výkon AC-3 400V:
- 4 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 90 mm
- Stupeň krytí (IP):
- IP20
- Stupeň ochrany (NEMA):
- jiné
- Typ elektr. připoj. hlavního obvodu:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 61 mm
DIULEM/21/MV-G(24VDC) Reverzační stykačová kombinace 4kW 24V DC EATON 214655
DIULEM/21/MV-G(24VDC) reverzační stykačová kombinace od EATON (EAN: 4015082146559) je určena pro reverzní bezpečnostní řízení motorů.
Ovládací napětí je 24 V DC, provozní napětí AC 24–690 V a při zatížení AC-3 (400 V) má provozní proud 9 A a provozní výkon 4 kW.
Obsahuje 6 spínacích kontaktů včetně 2 pomocných, má krytí IP20, šroubové připojení hlavního obvodu, není určen pro montáž na lištu a rozměry jsou 90×94×61 mm (Š×H×V).
Proč si vybrat tuto reverzační stykačovou kombinaci?
- Pro provozní režim AC-3 (400 V) je stanoven provozní výkon 4 kW.
- Provozní proud v režimu AC-3 (400 V) činí 9 A.
- Ovládací napětí je typu DC.
- Řídící napájení vyžaduje 24 V DC.
- Sestava obsahuje 6 spínacích kontaktů.
- Zařízení není určeno pro montáž na lištu.
Interní název produktu
DIULEM/21/MV-G(24VDC) Rev.stykač4kW,24V=
Podrobný popis produktu
Reverzační stykačová kombinace, 3p, +2S volná, 4kW/400V/AC3
Reverzační stykačová kombinace,
Aplikace: Stykačová kombinace pro spouštění motorů s dvěma směry otáčení, Příslušenství: reverzační kombinace DIUL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 9 A
Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW
Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, poznámka: Vhodné také pro motory třídy účinnosti IE3
