AZ-3-D100 Jistič AZ char D 3-pólový 100A 20kA (ČSN EN 60898) 15kA EATON 211828

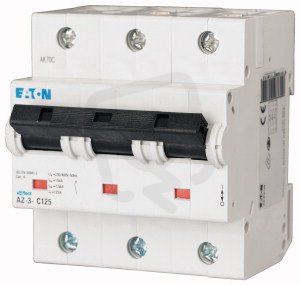

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 503,66 Kč
Cena po registraci:
6 699,82 Kč/ks
Po registraci bez DPH:
5 537,04 Kč
Vaše cena s DPH:
6 978,48 Kč/ks
Vaše cena bez DPH:
5 767,34 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157014
- Kód dodavatele:
- 211828
- EAN:
- 4015082118280
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,92 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 15 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 15 kA
AZ-3-D100 Jistič AZ char D 3-pólový 100A 20kA (ČSN EN 60898) 15kA EATON 211828
AZ-3-D100 (EAN: 4015082118280) je 3-pólový modulární jistič s charakteristikou D a jmenovitým proudem 100 A.
Má vypínací schopnost podle IEC 60947-2 Icu 15 kA při 230 V i 400 V, jmenovité napětí 400 V a krytí IP20.
Modulární šířka 4,5, pro průřez vodiče 2,5–50 mm2, vestavěná hloubka 75 mm, provozní teplota -25–55 °C, možnost doplňkové výbavy a bez spínání N vodiče.
Proč si vybrat tento jistič?
- Určen pro střídavé (AC) napětí.
- S charakteristikou D, vhodný pro obvody s vyššími náběhovými proudy (např. motory a transformátory).
- Má jmenovitý proud 100 A.
- Třípólové provedení chrání 3 póly.
- Zabírá na DIN liště 4,5 modulu.
- Vypínací schopnost 20 kA (ČSN EN 60898); v dokumentaci výrobce je uváděno také 15 kA.
Interní název produktu
AZ-3-D100 Jistič AZ,D,3p.100A,20kA
Podrobný popis produktu
AZ-3-D100
LS spínač, 100A, 3p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 100A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 100A, 3p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 100A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
