AZ-3N-D80 Jistič AZ char D 3+N-pólový 80A 20kA (ČSN EN 60898) 20kA EATON 211825

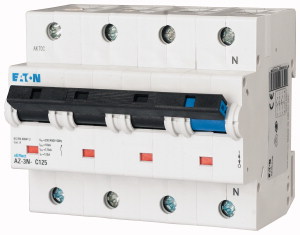

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
9 968,38 Kč
Cena po registraci:
8 900,48 Kč/ks
Po registraci bez DPH:
7 355,77 Kč
Vaše cena s DPH:
9 270,69 Kč/ks
Vaše cena bez DPH:
7 661,73 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157011
- Kód dodavatele:
- 211825
- EAN:
- 4015082118259
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,14 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-3N-D80 Jistič AZ char D 3+N-pólový 80A 20kA (ČSN EN 60898) 20kA EATON 211825
Jistič AZ-3N-D80 (EAN: 4015082118259) s charakteristikou D je 3+N‑pólový modulární jistič s jmenovitým proudem 80 A a jmenovitým napětím 400 V, se spínáním neutrálního vodiče (ano) a vypínací schopností podle IEC Icu 20 kA (230/400 V) při frekvenci 50–60 Hz.
Má modulární šířku 6, krytí IP20, vestavěnou hloubku 75 mm, možnost doplňkové výbavy (ano) a je určen pro vodiče o průřezu 2,5–50 mm² při provozní teplotě -25–55 °C.
Proč si vybrat tento jistič?
- Určený pro střídavé napětí AC, takže se hodí do běžných instalací.
- Má jmenovitý proud 80 A, vhodný pro napájení silněji zatížených okruhů.
- Poskytuje ochranu pro 3 póly a má celkem 4 póly (3+N), což zajišťuje ochranu fáze i nulového vodiče.
- S vypínací charakteristikou D, tedy přizpůsobenou obvodům s vyššími spouštěcími proudy (motory, transformátory apod.).
- Zabírá na liště 6 modulárních šířek, což usnadní plánování rozvodné skříně.
Interní název produktu
AZ-3N-D80 Jistič AZ,D,3+Np.80A,20kA
Podrobný popis produktu
AZ-3N-D80
LS spínač, 80A, 3p+N, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 80A, 3p+N, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
