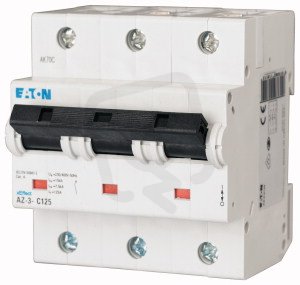

AZ-3-D80 Jistič AZ char D 3-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
skladem méně než 5 ks
Původně:
7 476,55 Kč
Cena po registraci:
6 675,61 Kč/ks
Po registraci bez DPH:
5 517,03 Kč
Vaše cena s DPH:
6 953,26 Kč/ks
Vaše cena bez DPH:
5 746,50 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157010
- Kód dodavatele:
- 211824
- EAN:
- 4015082118242
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,85 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-3-D80 Jistič AZ char D 3-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
AZ-3-D80 Jistič AZ char D 3-pólový 80A (EAN 4015082118242) je modulární jistič s charakteristikou D, jmenovitým proudem 80 A, počtem pólů 3 a jmenovitým napětím 400 V pro střídavé napětí (AC) s modulární šířkou 4,5.
Má vypínací zkratovou schopnost podle IEC 60947-2 20 kA (230/400 V), stupeň krytí IP20, možnost doplňkové výbavy (ano) a připojení vodičů pro průřez 2,5–50 mm2; provozní teplota -25–55 °C.
Proč si vybrat tento jistič?
- Je určen pro třífázové rozvody a obsahuje 3 chráněné póly.
- Je navržen pro střídavé napětí (AC), které se běžně používá v rozvodných sítích.
- Disponuje charakteristikou D, vhodnou pro obvody s vyššími spouštěcími proudy (např. u motorů).
- Pracovní kapacitu určuje jmenovitý proud 80 A, při kterém jistič standardně pracuje.
- Vypínací schopnost při zkratu je specifikována jako 20 kA podle ČSN EN 60898 a ČSN EN 60947-2.
- Zabírá na liště modulární šířku 4,5, což pomáhá při plánování rozvodné skříně.
Interní název produktu
AZ-3-D80 Jistič AZ,char D,3p.80A,20kA
Podrobný popis produktu
AZ-3-D80
LS spínač, 80A, 3p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 80A, 3p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
