AZ-D80 Jistič AZ char D 1-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)

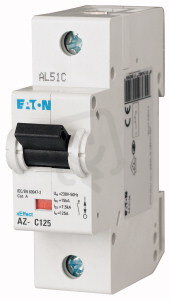

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 990,81 Kč
Cena po registraci:
2 670,40 Kč/ks
Po registraci bez DPH:
2 206,94 Kč
Vaše cena s DPH:
2 781,48 Kč/ks
Vaše cena bez DPH:
2 298,74 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157008
- Kód dodavatele:
- 211822
- EAN:
- 4015082118228
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,30 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-D80 Jistič AZ char D 1-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
Jistič AZ-D80 (EAN 4015082118228) s charakteristikou D je jednopólový přístroj s jmenovitým proudem 80 A a modulární šířkou 1,5.
Má vypínací schopnost dle IEC 60947-2 Icu 20 kA při 230/400 V, jmenovité napětí 230 V, impulzní odolné napětí 4 kV a stupeň krytí IP20.
Umožňuje připojení pevného i vícežilového vodiče v rozsahu 2,5–50 mm², pracuje na frekvenci 50–60 Hz, má vestavěnou hloubku 75 mm a provozní teplotu -25 až 55 °C, navíc umožňuje doplňkovou výbavu.
Proč si vybrat tento jistič?
- Určen pro střídavé napětí, tedy typ napětí AC, běžné v domácích i průmyslových rozvodech.
- Díky charakteristice D snese vyšší zapínací proudy při spouštění motorů a transformátorů.
- S jmenovitým proudem 80 A je vhodný pro obvody s vyššími provozními odběry.
- Jde o jednopólový jistič, který chrání jeden vodič obvodu.
- Má vypínací schopnost 20 kA podle norem ČSN EN 60898 a ČSN EN 60947-2 pro odolnost při zkratových stavech.
- Šetří místo na liště díky modulární šířce 1,5 modulu.
Interní název produktu
AZ-D80 Jistič AZ,char D,1p.80A,20kA
Podrobný popis produktu
AZ-D80
LS spínač, 80A, 1p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 80A, 1p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
