AZ-3N-D63 Jistič AZ char D 3+N-pólový 63A 20kA (ČSN EN 60898) 25kA EATON 211821

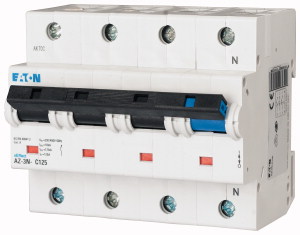

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
10 391,87 Kč
Cena po registraci:
9 278,59 Kč/ks
Po registraci bez DPH:
7 668,26 Kč
Vaše cena s DPH:
9 664,54 Kč/ks
Vaše cena bez DPH:
7 987,22 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157007
- Kód dodavatele:
- 211821
- EAN:
- 4015082118211
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,13 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-3N-D63 Jistič AZ char D 3+N-pólový 63A 20kA (ČSN EN 60898) 25kA EATON 211821
Jistič AZ-3N-D63 (EATON 211821, EAN: 4015082118211) je 3+N-pólové zařízení s charakteristikou D a jmenovitým proudem 63 A určené pro rozvody do 400 V.
Má vypínací zkratovou schopnost 25 kA dle IEC 60947-2, spíná také nulový vodič (spínající N vodič: ano), poskytuje krytí IP20, modulární šířka je 6 a umožňuje doplnit příslušenství.
Umožňuje připojení vodičů 2,5–50 mm2, pracuje při frekvenci 50–60 Hz a okolní teplotě -25–55 °C, vestavěná hloubka je 75 mm.
Proč si vybrat tento jistič?
- Má jmenovitý proud 63 A, vhodný pro obvody s vyšší zátěží.
- Je 3+N-pólový (4 póly celkem), tedy chrání tři fáze a nulový vodič (N).
- Má charakteristiku D, určenou pro obvody s vyššími spouštěcími proudy (např. motory).
- Uvedena vypínací schopnost 20 kA dle ČSN EN 60898 a 25 kA (EATON).
- Je určen pro střídavé napětí (AC).
- Má modulární šířku 6 modulů pro montáž do rozvaděče na DIN lištu.
Interní název produktu
AZ-3N-D63 Jistič AZ,D,3+Np.63A,25kA
Podrobný popis produktu
AZ-3N-D63
LS spínač, 63A, 3p+N, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 63A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 63A, 3p+N, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 63A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
