AZ-3-D63 Jistič AZ char D 3-pólový 63A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)

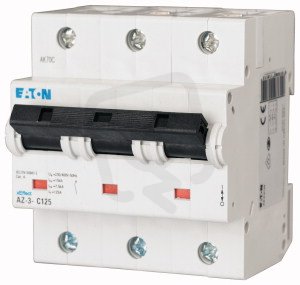

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 795,40 Kč
Cena po registraci:
6 960,30 Kč/ks
Po registraci bez DPH:
5 752,31 Kč
Vaše cena s DPH:
7 249,80 Kč/ks
Vaše cena bez DPH:
5 991,57 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157006
- Kód dodavatele:
- 211820
- EAN:
- 4015082118204
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,92 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-3-D63 Jistič AZ char D 3-pólový 63A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Jistič AZ-3-D63 (EAN 4015082118204) je třípólový modulární jistič s charakteristikou D pro střídavé napětí, určený pro jmenovitý proud 63 A a jmenovité napětí 400 V.
Splňuje normy ČSN EN 60898 a ČSN EN 60947-2 a má vypínací schopnost dle IEC Icu 25 kA (230/400 V) s izolačním napětím 440 V.
Má modulární šířku 4,5, umožňuje připojení vodičů o průřezu 2,5–50 mm2, nabízí stupeň krytí IP20, provozní teplotu -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Jmenovitý proud je 63 A, vhodný pro obvody s tímto zatížením.
- Charakteristika spouštění je D, proto je jistič vhodný pro zátěže s vyššími spouštěcími proudy (např. elektromotory).
- Jistič je 3-pólový, takže zabezpečuje všechny tři fáze.
- Vypínací schopnost je podle ČSN EN 60898 20 kA a podle ČSN EN 60947-2 25 kA, což odráží normované hodnoty pro různé aplikace.
- Je určen pro střídavé napětí (AC).
- Modulární šířka činí 4,5 modulárních jednotek, což usnadňuje montáž v rozvaděči.
Interní název produktu
AZ-3-D63 Jistič AZ,char D,3p.63A,25kA
Podrobný popis produktu
AZ-3-D63
LS spínač, 63A, 3p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 63A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 63A, 3p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 63A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
