AZ-2-D63 Jistič AZ char D 2-pólový 63A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)

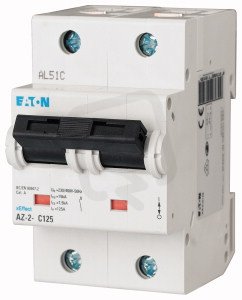

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
7 016,72 Kč
Cena po registraci:
6 265,00 Kč/ks
Po registraci bez DPH:
5 177,69 Kč
Vaše cena s DPH:
6 525,60 Kč/ks
Vaše cena bez DPH:
5 393,06 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0157005
- Kód dodavatele:
- 211819
- EAN:
- 4015082118198
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,61 Kč
Technické parametry
- Charakteristika:
- D
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 63 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 3
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 2
- Počet pólů (celkem):
- 2
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-2-D63 Jistič AZ char D 2-pólový 63A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Jistič AZ-2-D63 (EAN 4015082118198) je 2-pólový přístroj s charakteristikou D a jmenovitým proudem 63 A určený pro střídavé napětí 400 V.
Má vypínací schopnost podle IEC 60947-2 25 kA, stupeň krytí IP20, modulární šířku 3 a vestavěnou hloubku 75 mm.
Umožňuje připojení vodičů v rozsahu 2,5–50 mm2, pracuje v okolní teplotě -25 až 55 °C a je kompatibilní s možností doplňkové výbavy.
Proč si vybrat tento jistič?
- Tento jistič má jmenovitý proud 63 A, takže je vhodný pro obvody s tímto jmenovitým zatížením.
- Jedná se o dvoupólové provedení (2 póly), které umožňuje současnou ochranu dvou vodičů.
- S charakteristikou D je určen pro obvody s vyššími spínacími proudy, například motory nebo transformátory.
- Zabírá 3 modulární šířky (3 M) na DIN liště, což usnadňuje instalaci do rozváděče.
- Poskytuje vypínací schopnost 20 kA dle ČSN EN 60898 a 25 kA dle ČSN EN 60947-2, tedy odolnost proti zkratovým proudům dle příslušných norem.
- Je určen pro střídavé (AC) napětí, vhodné do standardních síťových instalací.
Interní název produktu
AZ-2-D63 Jistič AZ,char D,2p.63A,25kA
Podrobný popis produktu
AZ-2-D63
LS spínač, 63A, 2p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 63A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 63A, 2p, char. D, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 63A, spouštěcí charakteristika D, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
