AZ-4-C100 Jistič AZ char C 4-pólový 100A 20kA (ČSN EN 60898) 20kA EATON 211807

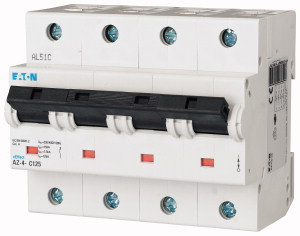

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 338,65 Kč
Cena po registraci:
7 445,38 Kč/ks
Po registraci bez DPH:
6 153,21 Kč
Vaše cena s DPH:
7 755,05 Kč/ks
Vaše cena bez DPH:
6 409,13 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156993
- Kód dodavatele:
- 211807
- EAN:
- 4015082118075
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-4-C100 Jistič AZ char C 4-pólový 100A 20kA (ČSN EN 60898) 20kA EATON 211807
Jistič AZ-4-C100 EATON (EAN: 4015082118075) je čtyřpólový modulární jistič s charakteristikou C a jmenovitým proudem 100 A.
Má vypínací schopnost dle IEC 60947-2 Icu 20 kA při 230/400 V, spíná N vodič, jmenovité napětí je 400 V a stupeň krytí IP20, při instalaci zabere modulární šířku 6.
Umožňuje připojení vodičů 2,5–50 mm², pracuje na frekvenci 50–60 Hz v rozsahu okolních teplot -25–55 °C, má vestavěnou hloubku 75 mm a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Určen pro střídavé napětí (AC).
- S jmenovitým proudem 100 A pro dimenzování hlavních obvodů.
- Ve 4pólovém provedení (4 póly) pro současné odpojení všech fází.
- S charakteristikou C, vhodnou pro obvody s běžnými spouštěcími proudy.
- Vypínací zkratová schopnost dle ČSN EN 60898: 20 kA.
- Kompaktní šířka 6 modulárních jednotek, vhodná do rozvaděčů s omezeným prostorem.
Interní název produktu
AZ-4-C100 Jistič AZ,C,4p.100A,10kA
Podrobný popis produktu
AZ-4-C100
LS spínač, 100A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 100A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 100A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 100A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
