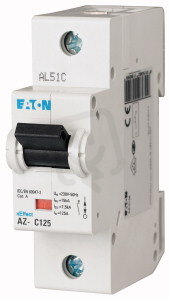

AZ-C100 Jistič AZ char C 1-pólový 100A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 501,98 Kč
Cena po registraci:
2 233,95 Kč/ks
Po registraci bez DPH:
1 846,24 Kč
Vaše cena s DPH:
2 326,87 Kč/ks
Vaše cena bez DPH:
1 923,03 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156990
- Kód dodavatele:
- 211804
- EAN:
- 4015082118044
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,31 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 100 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-C100 Jistič AZ char C 1-pólový 100A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
Jistič AZ-C100 (EAN: 4015082118044) je jednopólový jistič s charakteristikou C a jmenovitým proudem 100 A pro AC 230 V, s vypínací schopností 20 kA (IEC 60947-2).
Modulární šířka 1,5, stupeň krytí IP20, vestavěná hloubka 75 mm, možnost doplňkové výbavy: ano, spínající N vodič: ne, pro průřezy vodičů 2,5–50 mm2, provozní teplota -25–55 °C.
Jistič odkazuje na normy v označení, má izolační napětí Ui 440 V, impulsní odolnost Uimp 4 kV, kategorii přepětí 3 a třídu omezení proudu 3 při frekvenci 50–60 Hz.
Proč si vybrat jistič AZ‑C100?
- Je určen pro obvody s jmenovitým proudem 100 A, kde zajišťuje ochranu proti přetížení a zkratu.
- Má spouštěcí charakteristiku C, která je vhodná pro standardní a mírně indukční zátěže s vyššími náběhovými proudy.
- Vypínací schopnost při zkratu podle norem je 20 kA (ČSN EN 60898 / ČSN EN 60947‑2), což odpovídá běžným instalačním požadavkům.
- Je navržen pro střídavé napětí (AC), typické pro domácí i průmyslové instalace.
- Jednopólové provedení s 1 pólem umožňuje ochranu jednotlivých fází nebo samostatných obvodů.
- Zabírá na liště šířku 1,5 modulu, takže je kompaktní a šetří místo v rozvaděči.
Interní název produktu
AZ-C100 Jistič AZ,char C,1p.100A,10kA
Podrobný popis produktu
AZ-C100
LS spínač, 100A, 1p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 100A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 100A, 1p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 100A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
