AZ-4-C80 Jistič AZ char C 4-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)

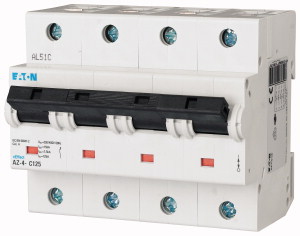

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
8 308,25 Kč
Cena po registraci:
7 418,23 Kč/ks
Po registraci bez DPH:
6 130,77 Kč
Vaše cena s DPH:
7 726,77 Kč/ks
Vaše cena bez DPH:
6 385,76 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156988
- Kód dodavatele:
- 211802
- EAN:
- 4015082118020
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,22 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 6
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 4
- Počet pólů (celkem):
- 4
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ano
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-4-C80 Jistič AZ char C 4-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
Modulární jistič AZ-4-C80 s charakteristikou C je 4-pólový přístroj s jmenovitým proudem 80 A a jmenovitým napětím 400 V (EAN: 4015082118020).
Vypínací zkratová schopnost Icu 20 kA podle IEC 60947-2 (230/400 V) a možnost spínání N vodiče zajišťují ochranu a flexibilitu v elektrických rozvodech.
Má modulární šířku 6, vestavěnou hloubku 75 mm, krytí IP20, připojení pro vodiče 2,5–50 mm2, provozní teplotu -25–55 °C a možnost doplňkové výbavy.
Proč si vybrat tento jistič?
- Má charakteristiku C, vhodnou pro ochranu obvodů s nárazovými spouštěcími proudy.
- Jmenovitý proud je 80 A, který určuje jeho schopnost nést trvalé zatížení.
- Jde o 4pólový jistič, který chrání tři fáze i neutrální vodič.
- Vypínací zkratová schopnost činí 20 kA dle norem ČSN EN 60898 a ČSN EN 60947-2.
- Je určen pro AC napětí, tedy pro střídavé sítě.
- Modulární šířka je 6 modulů, což usnadňuje jeho osazení v rozvaděči.
Interní název produktu
AZ-4-C80 Jistič AZ,char C,4p.80A,20kA
Podrobný popis produktu
AZ-4-C80
LS spínač, 80A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 80A, 4p, char. C, AC
Jističe vedení, 4pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
