AZ-C80 Jistič AZ char C 1-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)

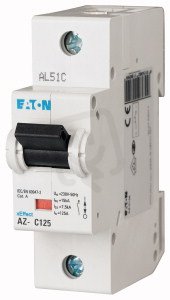

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
2 491,83 Kč
Cena po registraci:
2 224,89 Kč/ks
Po registraci bez DPH:
1 838,75 Kč
Vaše cena s DPH:
2 317,43 Kč/ks
Vaše cena bez DPH:
1 915,23 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156985
- Kód dodavatele:
- 211799
- EAN:
- 4015082117993
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,30 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 230 V
- Jmenovitý proud:
- 80 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 1,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 1
- Počet pólů (celkem):
- 1
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 20 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 20 kA
AZ-C80 Jistič AZ char C 1-pólový 80A 20kA (ČSN EN 60898) 20kA (ČSN EN 60947-2)
AZ-C80 Jistič AZ s EAN 4015082117993 je jednopólový jistič s charakteristikou C a jmenovitým proudem 80 A pro střídavé napětí 230 V a modulární šířkou 1,5.
Má vypínací zkratovou schopnost 20 kA (IEC 60947-2) při 230/400 V, stupeň krytí IP20, možnost doplňkové výbavy ano a nepřepíná N vodič; vestavěná hloubka je 75 mm a doporučené průřezy vodičů jsou 2,5–50 mm2.
Pracuje na frekvencích 50–60 Hz, v okolní teplotě -25–55 °C, s impulzní odolností 4 kV, izolačním napětím 440 V a třídou omezení proudu 3, není výbuchu odolný ani určen pro instalaci pod omítku.
Proč si vybrat tento jistič?
- Určeno pro střídavé sítě: typ napětí AC, vhodné do běžných elektrických instalací.
- Ochrana s charakteristikou C pro spolehlivé vypínání při krátkodobých proudových nárazech (např. rozběhy motorů).
- Jmenovitý proud: 80 A pro trvalé zatížení vybraného obvodu.
- Jednopólové provedení: 1 pól (1-pólový) pro ochranu jedné fáze.
- Vypínací schopnost: 20 kA dle ČSN EN 60898 a ČSN EN 60947-2 pro přerušení zkratových proudů podle norem.
- Kompaktní rozměr: modulární šířka 1,5 modulu pro úsporu místa v rozváděči.
Interní název produktu
AZ-C80 Jistič AZ,char C,1p.80A,20kA
Podrobný popis produktu
AZ-C80
LS spínač, 80A, 1p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 80A, 1p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 80A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
