AZ-3-C40 Jistič AZ char C 3-pólový 40A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)

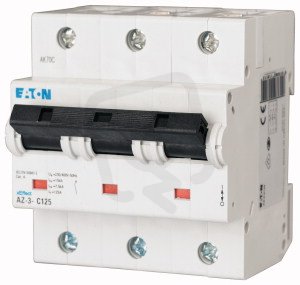

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 690,42 Kč
Cena po registraci:
5 973,70 Kč/ks
Po registraci bez DPH:
4 936,94 Kč
Vaše cena s DPH:
6 222,16 Kč/ks
Vaše cena bez DPH:
5 142,28 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156972
- Kód dodavatele:
- 211786
- EAN:
- 4015082117863
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,89 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 40 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-3-C40 Jistič AZ char C 3-pólový 40A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Jistič AZ-3-C40 (EAN: 4015082117863) s charakteristikou C, 3 póly a jmenovitým proudem 40 A je určen pro střídavé napětí při jmenovitém napětí 400 V.
Vypínací schopnost podle IEC 60947-2 činí 25 kA (při 230/400 V), má modulární šířku 4,5, stupeň krytí IP20 a umožňuje doplňkovou výbavu.
Pro připojení jsou určeny vodiče v rozsahu 2,5–50 mm2, izolační napětí 440 V, impulsní odolnost 4 kV a provozní teplota -25–55 °C; zařízení nepřepíná nulový vodič.
Proč si vybrat tento jistič?
- Tento modulární jistič má charakteristiku vypínání C, vhodnou pro běžné jištění obvodů.
- Je určen pro střídavé napětí (AC), jaké se používá v domácích i průmyslových instalacích.
- Jmenovitý proud je 40 A, což definuje jeho trvalou proudovou zatížitelnost.
- Poskytuje ochranu pro 3 póly, tedy třípólové provedení vhodné pro 3f aplikace.
- Vypínací zkratová schopnost je 20 kA (ČSN EN 60898) a 25 kA (ČSN EN 60947-2), dle příslušné normy.
- Zabírá na liště šířku 4,5 modulu, což usnadňuje plánování rozváděče.
Interní název produktu
AZ-3-C40 Jistič AZ,char C,3p.40A,25kA
Podrobný popis produktu
AZ-3-C40
LS spínač, 40A, 3p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 40A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 40A, 3p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 40A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
