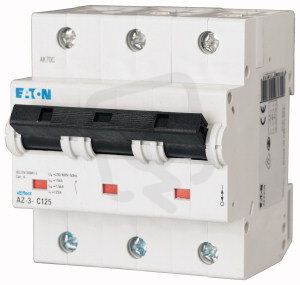

AZ-3-C32 Jistič AZ char C 3-pólový 32A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na objednávku
Původně:
6 690,43 Kč
Cena po registraci:
5 973,71 Kč/ks
Po registraci bez DPH:
4 936,95 Kč
Vaše cena s DPH:
6 222,17 Kč/ks
Vaše cena bez DPH:
5 142,29 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROS0156967
- Kód dodavatele:
- 211781
- EAN:
- 4015082117818
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,90 Kč
Technické parametry
- Charakteristika:
- C
- Frekvence.:
- 50-60 Hz
- Impulsní odolné napětí Uimp:
- 4 kV
- Instalace pod omítku:
- ne
- Izolační napětí Ui:
- 440 V
- Jmenovité napětí:
- 400 V
- Jmenovitý proud:
- 32 A
- Kategorie přepětí:
- 3
- Modulární šířka:
- 4,5
- Možnost doplňkové výbavy:
- ano
- Okolní teplota během provozu:
- -25-55 °C
- Počet chráněných pólů:
- 3
- Počet pólů (celkem):
- 3
- Pro průřez pevného vodiče:
- 2,5-50 mm2
- Průřez vícežilového připojení:
- 2,5-50 mm2
- Spínající N vodič:
- ne
- Stupeň krytí (IP):
- IP20
- Stupeň znečištění:
- 2
- Třída omezení proudu:
- 3
- Typ napětí:
- AC
- Vestavěná hloubka:
- 75 mm
- Výbuchu odolný:
- ne
- Vyp. zkrat. schopnost lcn EN 60898 230V:
- 0 kA
- Vyp. zkrat. schopnost lcn EN 60898 400V:
- 0 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 230V:
- 25 kA
- Vyp.zkrat.schopnost Icu IEC 60947-2 400V:
- 25 kA
AZ-3-C32 Jistič AZ char C 3-pólový 32A 20kA (ČSN EN 60898) 25kA (ČSN EN 60947-2)
AZ-3-C32 (EAN: 4015082117818) je 3-pólový modulární jistič s charakteristikou C, jmenovitým proudem 32 A a šířkou modulu 4,5.
Provozní napětí 400 V a vypínací schopnost dle IEC 60947-2 Icu 25 kA (230/400 V); ochrana má stupeň krytí IP20, třídu omezení proudu 3 a pracuje na frekvenci 50–60 Hz při okolní teplotě -25–55 °C.
Možnost doplňkové výbavy: ano, pro připojení vodičů vhodný průřez 2,5–50 mm², vestavěná hloubka 75 mm a N vodič nespínán.
Proč si vybrat tento jistič?
- Je navržen jako třípólový (3 póly) pro spolehlivou ochranu třífázových obvodů.
- Má jmenovitý proud 32 A, vhodný pro obvody s tímto zatížením.
- Disponuje spouštěcí charakteristikou C, která je vhodná pro běžné rezistorické a mírně indukční zátěže.
- Je určen pro střídavé napětí (AC).
- Vypínací schopnost zkratu činí 20 kA podle ČSN EN 60898 a 25 kA podle ČSN EN 60947-2.
- Zabírá v rozvaděči 4,5 modulů.
Interní název produktu
AZ-3-C32 Jistič AZ,char C,3p.32A,25kA
Podrobný popis produktu
AZ-3-C32
LS spínač, 32A, 3p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 32A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
LS spínač, 32A, 3p, char. C, AC
Jističe vedení, 1pólové, jmenovitý povozní proud 32A, spouštěcí charakteristika C, jmenovité provozní napětí 230/400 V, jmenovitá spínací schopnost podle normy IEC/EN 60947-2: 25 kA, vestavný rozměr víčka 45 mm, montáž na montážní lištu, průřez svorky 2,5-50 qm2 jednodrátový
